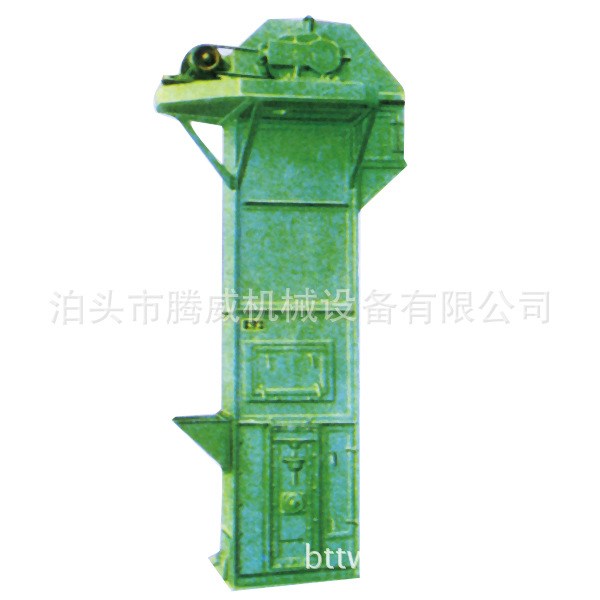

TD型斗式提升機結構及適用范圍：
TD型垂直斗式提升機由運行部分（料斗與牽引膠帶）、帶有傳動滾筒的上部區段、帶有拉緊滾筒的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成，適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料，如煤、砂、焦末、水泥、碎礦石等。本機的特點為快速離心卸料：并采用橡膠輸送帶為牽引構件，故不適于輸送大塊磨琢性及掏取阻力大的物料。被輸送物料的溫度不得超過60℃，如采用耐熱橡膠帶時溫度不超過200℃。
該系列斗式提升機共有：TD100、TD160、TD250，TD315、TD400 、TD500 TD630等7種規格；輸送能力為4－238m3／h，高度約在4-40m范圍內。為滿足各種不同的使用要求，本機備有四種料斗制法：Q型（淺斗）、H型（弧底斗）、Zd型（中深斗）和Sd型（深斗）；傳動裝置裝法有左裝和右裝。
TD型斗式提升機主要技術參數：
| 斗提機型號 | TD100 | TD160 | TD250 | TD315 | |||||||||||||||||||||
| 料斗型式 | Q | H | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd | |||||||||||
| 輸送量m3/h | 4 | 7.6 | 9 | 16 | 16 | 27 | 20 | 36 | 38 | 59 | 28 | 50 | 42 | 67 | |||||||||||
| 料斗容積L | 0.15 | 0.3 | 0.49 | 0.9 | 1.2 | 1.9 | 1.12 | 2.24 | 3.0 | 4.6 | 1.95 | 3.55 | 3.75 | 5.8 | |||||||||||
| 料斗運行速度m/s | 1.4 | 1.4 | 1.6 | 1.6 | |||||||||||||||||||||
| 滾筒轉速r/min | 67 | 67 | 61 | 61 | |||||||||||||||||||||
| 斗提機型號 | TD400 | TD500 | TD630 | ||||||||||||||||||||||
| 料斗型式 | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd | |||||||||||||
| 輸送量m3/h | 40 | 76 | 68 | 110 | 63 | 116 | 96 | 154 | 142 | 148 | 238 | ||||||||||||||
| 料斗容積L | 3．1 | 5．6 | 5．9 | 9．4 | 4．84 | 9．0 | 9．3 | 14．9 | 14 | 14．6 | 23．5 | ||||||||||||||
| 料斗運行速度m/s | 1.8 | 1．8 | 2．0 | ||||||||||||||||||||||
| 滾筒轉速r/min | 55 | 55 | 48 | ||||||||||||||||||||||
注：表中料斗容積為料斗盛水時溶積，與實際填充相近，故輸送量計算時未考慮填充系數ψ，具體選型時應根據物料粒度，查ψ修正值，以此值修正表中所給輸送量。
| 項目 | 提升機型號 | |||||||
| D160 | D250 | D350 | D450 | |||||
| S制法 | Q制法 | S制法 | Q制法 | S制法 | Q制法 | S制法 | Q制法 | |
| 輸送能力，平方米／小時 | 8.0 | 3.1 | 21.6 | 11.8 | 42 | 257.0 | 69.5 | 48 |
| 料斗容量，升 | 1.1 | 0.65 | 3.2 | 2.6 | 7.8 | 500 | 15 | 14.5 |
| 斗距，毫米 | 300 | 300 | 400 | 400 | 500 | 12.1 | 640 | 640 |
| 帶料斗的膠帶重量，公斤／米 | 4.72 | 3.8 | 10.2 | 9.4 | 13.9 |
| 21.3 | 21.3 |
| 輸送膠帶：寬度，毫米 | 200 | 300 | 400 | 500 | ||||
| 層數 | 4 | 4 | 5 | 5 | ||||
| 料斗運動速度，米／秒 | 1.0 | 1.25 | 1.25 | 1.25 | ||||
| 傳動滾筒軸轉數，轉／分 | 47.5 | 47.5 | 47.5 | 37.5 | ||||
| 輸送物料的散狀比重(S制法) | H,米 | N,千瓦 | H,米 | N,千瓦 | H,米 | N,千瓦 | H,米 | N,千瓦 |
| 0.8 | 34 | 1.18 | 41 | 3.9 | 26 | 5 | 23.2 | 7.4 |
| 1.0 | 30 | 1.34 | 37 | 4.3 | 22 | 5.4 | 19.9 | 8.0 |
| 1.25 | 27 | 1.48 | 32 | 4.8 | 18 | 6.2 | 16.1 | 9.4 |
| 1.6 | 22 | 1.67 | 29 | 5.3 | 13 | 6.4 | 11.6 | 9.7 |
| 2.0 | 17 | 1.86 | 19 | 5.8 | 9 | 6.5 | 8.4 | 9.8 |
| 輸送物料的散狀比重(Q制法) | H,米 | N,千瓦 | H,米 | N,千瓦 | H,米 | N,千瓦 | H,米 | N,千瓦 |
| 0.8 | 50 | 1.02 | 57 | 4.2 | 30 | 4.9 | 22.7 | 7.5 |
| 1.0 | 46 | 1.16 | 51 | 4.7 | 26 | 5.4 | 19.4 | 8.1 |
| 1.25 | 42 | 1.29 | 44 | 5.2 | 20 | 6.1 | 15.5 | 9.5 |
| 1.6 | 36 | 1.48 | 36 | 5.7 | 14.7 | 6.2 | 11.1 | 9.7 |
| 2.0 | 32 | 1.63 | 26 | 5.9 | 11 | 6.2 | 8.00 | 9.8 |
| 物料的較大塊度(mm) | 25 | 35 | 45 | 55 | ||||
TH型斗式提升機特點：
TH型斗式提升機其主要性能及參數符合JB3926-85《垂直斗式提升機》，牽引用圓環鏈符合TM36-8《礦用高強度圓環鏈》。該機與HL型相比，具有輸送量大，提升高度高，運行平衡；牽引件為低合金鋼高強度圓環鏈，經適當熱處理后，具有很高的抗拉強度和耐磨性，使用壽命長。
TH型斗式提升機適用范圍：
本型號斗式提升機為混合或重力方式卸料，掏取式裝料，適于輸送堆積密度不大于1.5t/m3的粉狀、粒狀和小塊狀的低磨琢性物料，物料溫度不超過250℃。
TH型斗式提升機備有二種料斗：Zh型（中深斗）一般適用于輸送濕的，易結塊，較難拋出的物料，如濕砂、型砂、化肥、堿粉等；Sh型（深斗）一般適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。廣泛用于冶金、建材、采礦、化工、火電等部門，用來垂直輸送經過破碎的石灰石、煤、石膏、熟料等物料以及煤粉、水泥、生料等粉狀物料。
TH型斗式提升機主要技術參數：
| 提升機型號 | TH315 | TH400 | TH500 | TH630 | |||||
| 料 斗 型 式 | zh | sh | zh | sh | zh | sh | zh | sh | |
| 輸送量(m3/h) | 35 | 59 | 58 | 94 | 73 | 118 | 114 | 185 | |
| 料斗 | 斗容(L) | 3.75 | 6 | 5.9 | 9.5 | 3.9 | 15 | 14.6 | 23.6 |
| 斗距(mm) | 512 | 688 | |||||||
| 鏈條 | 圓鋼直徑
