品牌
恒泉泵業
型號
100QW65-15-5.5
材質
鑄鐵
性能
不阻塞
用途
排污泵
驅動方式
電動
輸送介質
污水泵、雜質泵
泵軸位置
邊立式
葉輪結構
封閉式葉輪
葉輪吸入方式
單吸式
流量
65（m3/h）
葉輪數目
1
揚程
15（m）
吸入口徑
100（mm）
排出口徑
100（mm）
結構原理
噴射泵
級數
單級
重量
82（kg）
電壓
380（V）
功率
5.5（kw）
規格
100QW65-15-5.
聯系人：姜經理
電話：18132570332 13070508762
傳真：0312-8337662
產品說明
一、產品概述

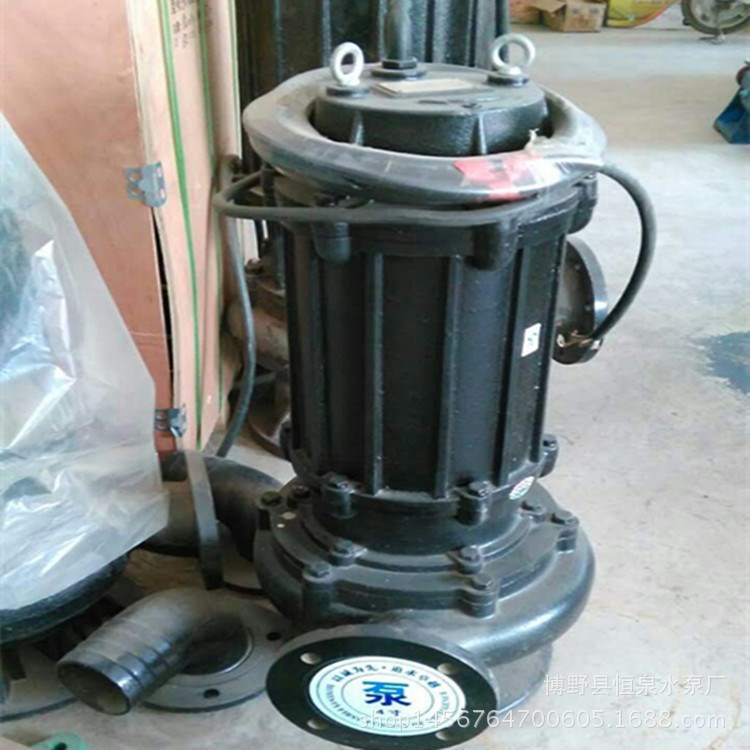

QW(WQ)型無堵塞潛水排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨果。
該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。
適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也司用于抽送清水及帶腐蝕性介質。
該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。
二、產品特點:
1、采用獨特的單片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50％的固體顆粒。
2、機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000小時以上。
3、整體結構緊湊、體積小、噪聲小、節能效果，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
4、QW(WQ)型無堵塞潛水排污泵密封油室內設置有高精度抗干擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護。
5、可根據用戶需要配備全自動控制柜，對泵的漏水、漏電過載及超溫等進行自動保護，提高了產品的安全性與性
6、浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。
7、QW(WQ)型無堵塞潛水排污泵可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來更大方便，人可不必為此而進入污水坑。
8、能夠在全揚程內使用，而電機不會過載。
9、有兩種不同的安裝方式，固定式自動耦合安裝系統、移動式自由安裝系統。
三、產品用途:
適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也司用于抽送清水及帶腐蝕性介質。
四、型號意義:
例如：40QW(WQ)15-30-2.2
40-口徑(mm)
QW(WQ)-潛水排污泵
15-流量(m3/h)
30-揚程(m)
2.2-配用電機功率(kw)
QW（WQ)潛水式無堵塞排污泵性能參數
| 型 號 | 口 徑 (mm) | 流 量 (m3/h) | 揚 程 (m) | 功 率 (kw) | 轉 速 (r/min) | 效 率 (%) |
| QW25-8-22-1.1 | 25 | 8 | 22 | 1.1 | 2900 | 38.5 |
| QW32-12-15-1.1 | 32 | 12 | 15 | 1.1 | 2900 | 40 |
| QW40-15-15-1.5 | 40 | 15 | 15 | 1.5 | 2900 | 45.1 |
| QW40-15-30-2.2 | 40 | 15 | 30 | 2.2 | 2900 | 48 |
| QW50-20-7-0.75 | 50 | 20 | 7 | 0.75 | 1450 | 54 |
| QW50-10-10-0.75 | 50 | 10 | 10 | 0.75 | 1450 | 56 |
| QW50-20-15-1.5 | 50 | 20 | 15 | 1.5 | 2900 | 55 |
| QW50-15-25-2.2 | 50 | 15 | 25 | 2.2 | 2900 | 56 |
| QW50-18-30-3 | 50 | 18 | 30 | 3 | 2900 | 58 |
| QW50-25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 |
| QW50-20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 |
| QW65-25-15-2.2 | 65 | 25 | 15 | 2.2 | 2900 | 52 |
| QW65-37-13-3 | 65 | 37 | 13 | 3 | 2900 | 55 |
| QW65-25-30-4 | 65 | 25 | 30 | 4 | 2900 | 58 |
| QW65-30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 |
| QW65-35-50-11 | 65 | 35 | 50 | 11 | 2900 | 60 |
| QW65-35-60-15 | 65 | 35 | 60 | 15 | 2900 | 63 |
| QW80-40-7-2.2 | 80 | 40 | 7 | 2.2 | 1450 | 52 |
| QW80-43-13-3 | 80 | 43 | 13 | 3 | 2900 | 50 |
| QW80-40-15-4 | 80 | 40 | 15 | 4 | 2900 | 57 |
| QW80-65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 |
| QW100-80-10-4 | 100 | 80 | 10 | 4 | 1450 | 62 |
| QW100-110-10-5.5 | 100 | 110 | 10 | 5.5 | 1450 | 66 |
| QW100-100-15-7.5 | 100 | 100 | 15 | 7.5 | 1450 | 67 |
| QW100-85-20-7.5 | 100 | 85 | 20 | 7.5 | 1450 | 68 |
| QW100-100-25-11 | 100 | 100 | 25 | 11 | 1450 | 65 |
| QW100-100-30-15 | 100 | 100 | 30 | 15 | 1450 | 66 |
| QW100-100-35-18.5 | 100 | 100 | 35 | 18.5 | 1450 | 65 |
| QW125-130-15-11 | 125 | 130 | 15 | 11 | 1450 | 62 |
| QW120-130-20-15 | 125 | 130 | 20 | 15 | 1450 | 63 |
| QW150-145-9-7.5 | 150 | 145 | 9 | 7.5 | 1450 | 63 |
| QW150-180-15-15 | 150 | 180 | 15 | 15 | 1450 | 65 |
| QW150-180-20-18.5 | 150 | 180 | 20 | 18.5 | 1450 | 75 |
| QW150-180-25-22 | 150 | 180 | 25 | 22 | 1450 | 76 |
| QW150-130-30-22 | 150 | 130 | 30 | 22 | 1450 | 75 |
| QW150-180-30-30 | 150 | 180 | 30 | 30 | 1450 | 73 |
| QW150-200-30-37 | 150 | 200 | 30 | 37 | 1450 | 70 |
| QW200-300-7-11 | 200 | 300 | 7 | 11 | 1450 | 73 |
| QW200-250-11-15 | 200 | 250 | 11 | 15 | 1450 | 74 |
| QW200-400-10-22 | 200 | 400 | 10 | 22 | 1450 | 76 |
| QW200-400-13-30 | 200 | 400 | 13 | 30 | 1450 | 73 |
| QW200-250-15-18.5 | 200 | 250 | 15 | 18.5 | 1450 | 72 |
| QW200-300-15-22 | 200 | 300 | 15 | 22 | 1450 | 73 |
| QW200-250-22-30 | 200 | 250 | 22 | 30 | 1450 | 71 |
| QW200-350-25-37 | 200 | 350 | 25 | 37 | 1450 | 75 |
| QW200-400-30-55 | 200 | 400 | 30 | 55 | 1450 | 70 |
| QW250-600-9-30 | 250 | 600 | 9 | 30 | 1450 | 74 |
| QW250-600-12-37 | 250 | 600 | 12 | 37 | 980 | 78 |
| QW250-600-15-45 | 250 | 600 | 15 | 45 | 1450 | 75 |
| QW250-600-20-55 | 250 | 600 | 20 | 55 | 1450 | 73 |
| QW250-600-25-75 | 250 | 600 | 25 | 75 | 1450 | 73 |
| QW300-800-12-45 | 300 | 800 | 12 | 45 | 980 | 76 |
| QW300-500-15-45 | 300 | 500 | 15 | 45 | 980 | 70 |
| QW300-800-15-55 | 300 | 800 | 15 | 55 | 980 | 73 |
| QW300-600-20-55 | 300 | 600 | 20 | 55 | 980 | 75 |
| QW300-800-20-75 | 300 | 800 | 20 | 75 | 980 | 78 |
| QW300-950-20-90 | 300 | 950 | 20 | 90 | 980 | 80 |
| QW300-1000-25-110 | 300 | 1000 | 25 | 110 | 980 | 82 |
| QW350-1100-10-55 | 350 | 1100 | 10 | 55 | 980 | 84.5 |
| QW350-1500-15-90 | 350 | 1500 | 15 | 90 | 980 | 82.5 |
| QW350-1200-18-90 | 350 | 1200 | 18 | 90 | 980 | 83.1 |
| QW350-1100-28-132 | 350 | 1100 | 28 | 132 | 740 | 83.2 |
| QW350-1000-36-160 | 350 | 1000 | 36 | 160 | 740 | 78.5 |
| QW400-1500-10-75 | 400 | 1500 | 10 | 75 | 980 | 82.1 |
| QW400-2000-15-132 | 400 | 2000 | 15 | 132 | 740 | 85.5 |
| QW400-1700-22-160 | 400 | 1700 | 22 | 160 | 740 | 82.1 |
| QW400-1500-26-160 | 400 | 1500 | 26 | 160 | 740 | 83.5 |
| QW400-1700-30-200 | 400 | 1700 | 30 | 200 | 740 | 83.5 |
| QW400-1800-32-250 | 400 | 1800 | 32 | 250 | 740 | 82.1 |
| QW500-2500-10-110 | 500 | 2500 | 10 | 110 | 740 | 82 |
| QW500-2600-15-160 | 500 | 2600 | 15 | 160 | 740 | 83 |
| QW500-2400-22-220 | 500 | 2400 | 22 | 220 | 740 | 84 |
| QW500-2600-24-250 | 500 | 2600 | 24 | 250 | 740 | 82 |
