加工定制
否
品牌
Panasonic/松下
型號
CM401
自動手動
自動
貼片速度
30000（粒/小時）
分辨度
2000（mm）
喂料器數目
92
電源
380（V）
重量
1500（kg）
規格
CM401 3+3 帶IC柜

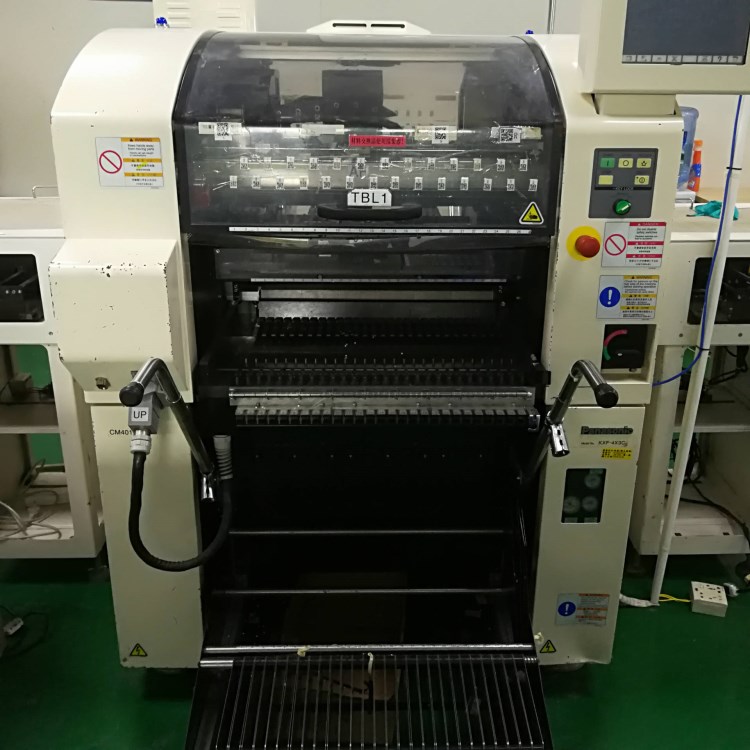

Panasonic CM401-M
Panasonic CM401-M是松下公司生產的高速貼片機
外文名Panasonic CM401-M型 號CM401-M特 點結構緊湊，單位面積生產率高重 量1500KG
CM401-M
編輯Panasonic CM401-M
特征
編輯Specification | |
型號 | CM401-M |
基本尺寸 | L 50 mm x W 50 mm to L 330 mm x W 250 mm |
高速貼裝頭 | |
貼裝節拍 | 0.12 s/chip, |
貼裝精度 | +-50um/ 芯片cpk>1 |
元件尺寸 | 0603芯片- L24mm X W24mm |
多功能貼裝頭 | |
貼裝節拍 | 0.42s/QFP |
貼裝精度 | +- 30 um/ QFP |
元件尺寸 | 0603芯片- L100mm X W90mm |
基本更換時間 | 20s |
電源 | 三相AC200-400v, 1.7kVA |
空壓源 | 0.49MPa, 150L/m (A.N.R) |
設備尺寸 | W 1 260 mm x D 2 460 mm x H 1 430 mm |
重量 | 1500KG |
由于操作條件不同，貼裝節拍和貼裝精度等值會隨之變化
詳情參照規格說明書
不對應穿梭式托盤供料器
結構緊湊，單位面積生產率高
編輯通過高速多功能貼裝頭和高速高速高精度識別系統的開發
實現了超高速、高精度貼裝。
同時，小巧經湊的本體結構，可發揮節省空間的優越性
智能化料架
編輯以5種編帶式料架對應以往所有編帶式料架
即本公司原來的（CM201）66種——〉集中于5種；
可調整料間距
編輯通過對剩余元件的記憶功能，提醒及時補料。
使用8MM的料帶時最多可轉載108種
