工作方式
l 人工上料
l 送料臺夾鉗接料
l 數控自動定位
l 自動/手動可選鋸切方式
l 觸摸屏輸入數據如加工尺寸及開料份數
工作流程

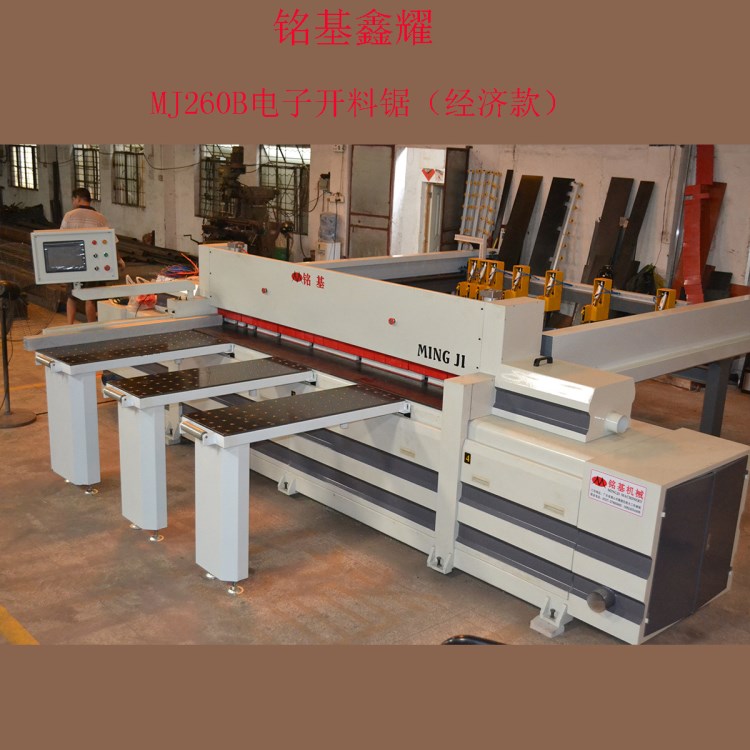

工人把要加工原板料放入電子開料鋸的工作臺面或由自動上料設備上料----按鍵指示夾鉗夾緊板料---啟動自動運行----進入自動工作---自動定位---自動齊邊---自動鋸裁----自動出料---按所輸入的數據自動全部完成裁切
加工類型
家倶廠、電器廠、服裝廠、玩俱廠、五金廠等板材精密開料，如人造板、 鋁板、有機玻璃、中纖板、密度板、創花板、PVC板、實木等；
技術參數
主鋸部分 | |
鋸切長度：2600mm | 鋸切厚度：60mm |
主鋸片直徑：350mm | 主鋸片軸徑：30mm |
槽鋸片直徑：160mm | 槽鋸片軸徑：25.4mm |
主鋸軸轉速：5600rpm | 槽鋸軸轉速：6300rpm |
鋸座前進速度：60m/min | 鋸座后退速度：100m/min |
主鋸電機：9kw | 鋸座驅動電機：2.2kw |
自動送料電機：1kw | 推料電機：2kw |
自動送料速度：0-100m/min | 總功率：13kw |
工作臺離地面高度：850mm | 使用氣壓：5-7kg/cm2 |
機器尺寸：5400*5100*1700mm | 凈重：4200kg |
|
|
|
|
| |
數控送料臺部分 | |
伺服電機：1 KW 220V | 驅動方式：光桿 齒條 蝸桿減速器 |
控制方式：臺灣永宏PLC | 人機界面：10英寸觸摸屏 |
驅動方式：伺服電機 1KW | 挾板厚度：100mm |
定位精度：正負0.1MM | 加工寬度：0-2500mm |
定位方案: 電子尺閉環補償 | 加工長度：0-2500 mm |
行動速度：0-60米/MIN （可調） | 外型尺寸：5400*5100*1700mm |
壓料方式：氣缸夾鉗壓料
|
|
標準配置
l 送料平臺 配有抓手，接料、數控定位
l 精密齒輪齒條驅動
l 交流伺服馬達執行定位
l 非接式電磁測量系統 德國電子尺閉環定位補償
l 主鋸鋸車導向方式圓軌
l 前置氣浮珠臺面
l 鋸片軸座 臥式安裝
l 大、小鋸片 正反鋸切方式工作裁切完美
l 主鋸片平帶傳動
l 西門子控制系統 操作簡單、實用、易學
外觀描述：
1.整機外型尺寸：5400*5100*1700mm
2.配色：機體整體造型噴白色和灰色；
3.電路移動運行部件使用鍍鋅線槽保護；接線數字標號；機體外部氣管、電路套管包扎整齊。
