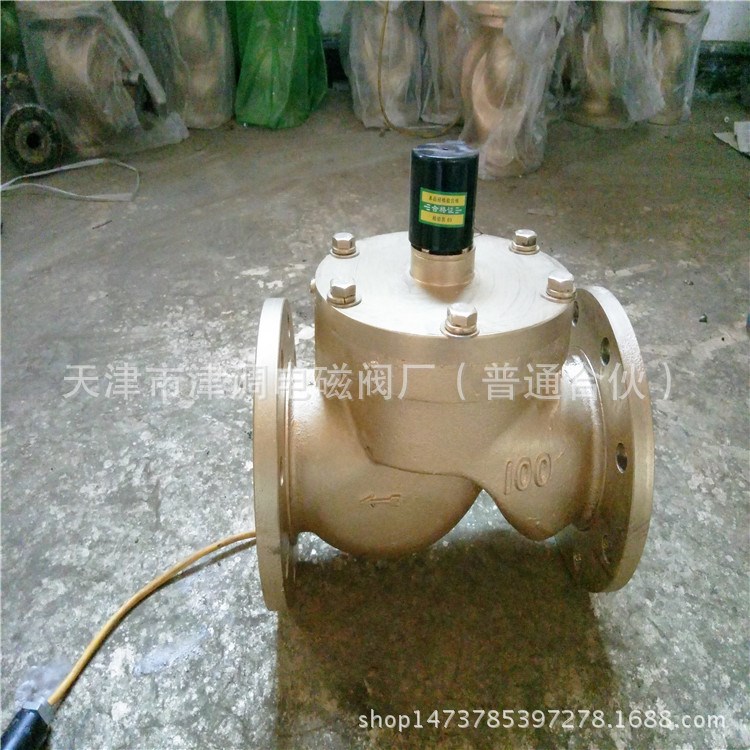

品牌
津調
型號
ZCS
材質
鑄鐵
類型(通道位置)
二通式
連接形式
螺紋
適用介質
水
流動方向
單向
用途
泄壓
公稱通徑
DN25-DN200（mm）
工作溫度
180（℃）
位置數
2
使用壓力
1.6（mpa）
有效截面積
80（mm²）
動作方式
先導
3C閥門類別
工業
規格
ZCS-25,ZCS-32,ZCS-40,ZCS-50,ZCS-65,ZCS-80,ZCS-100,防爆加價,常開加價
工作原理
電磁閥里有密閉的腔，在不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來檔住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油剛的活塞，活塞又帶動活塞桿，活塞竿帶動機械裝置動。這樣通過控制電磁鐵的電流就控制了機械運動。
工作介質 | 水、粘度≤4°E的油及其它非腐蝕性流體 | |||||||||||||||
介質溫度℃ | ≤60 | |||||||||||||||
公稱壓力MPa | 1.0 | |||||||||||||||
工作壓差MPa | 0.05~1.0 | 0.1~1.0 | 0.15~1.0 | |||||||||||||
電源電壓 | AC220V其余規格可作特殊訂貨 | |||||||||||||||
額定流量系數KV | 按JB/T7352-94規定 | |||||||||||||||
泄漏量ml/min | 按JB/T7352-94·F規定 | |||||||||||||||
公稱通徑mm | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
功耗VA | 17 | 30 | ||||||||||||||
二、水用電磁閥安裝尺寸
公稱通徑 | 內螺紋連接 | 法蘭連接 | |||||||||
外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | ||||||||
H | L | G | H | L | D | D1 | D2 | n-d | b | f | |
15 | 112 | 80 | 1/2 |
|
|
|
|
|
|
|
|
20 | 119 | 80 | 3/4 |
|
|
|
|
|
|
|
|
25 | 130 | 90 | 1 | 130 | 160 | 115 | 85 | 65 | Ф4-14 | 16 | 3 |
32 | 137 | 140 | 11/4 | 137 | 180 | 140 | 100 | 76 | Ф4-18 | 18 | 3 |
40 | 152 | 156 | 11/2 | 152 | 200 | 150 | 110 | 84 | Ф4-18 | 18 | 3 |
50 | 164 | 180 | 2 | 164 | 230 | 165 | 125 | 99 | Ф4-18 | 20 | 3 |
65 |
|
|
| 222 | 290 | 185 | 145 | 118 | Ф4-18 | 20 | 3 |
80 |
|
|
| 253 | 310 | 200 | 160 | 132 | Ф8-18 | 22 | 3 |
100 |
|
|
| 260 | 350 | 220 | 180 | 156 | Ф8-18 | 24 | 3 |
125 |
|
|
| 315 | 400 | 250 | 210 | 184 | Ф8-18 | 26 | 3 |
150 |
|
|
| 350 | 480 | 285 | 240 | 211 | Ф8-22 | 26 | 3 |
200 |
|
|
| 390 | 600 | 340 | 295 | 266 | Ф8-22 | 26 | 3 |
250 |
|
|
| 430 | 730 | 395 | 350 | 319 | Ф12-22 | 28 | 3 |
300 |
|
|
| 480 | 850 | 445 | 400 | 370 | Ф12-22 | 28 | 4 |
