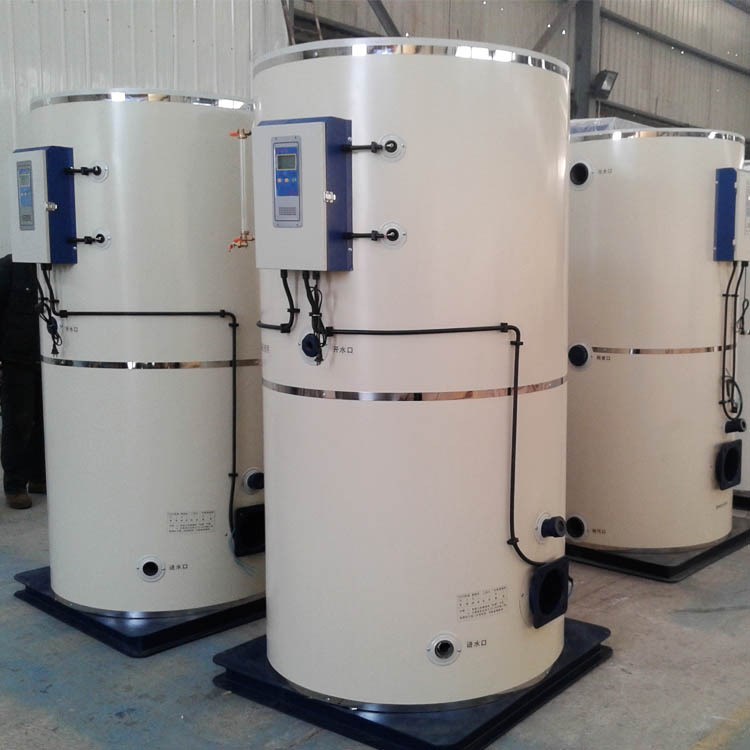

LSS系列立式燃氣蒸汽鍋爐簡介
LSS立式燃氣蒸氣鍋爐本產品爐膽采用水管貫流式、立式三回程,燃燒器采用頂燒式?;鹧孀皂敳肯蛳虏⑼耆归_、火焰流程長并且燃燒充分,每部分煙氣經三個回程進行熱傳遞,極大降低了排煙溫度,減少鍋爐開機預熱和關機時的熱量損失,提高了熱效率。擁有控制器的保護裝置,接觸器的自動恢復防觸電功能,通過雙重防逆流和排氣熱保護裝置,強化安全機能。
◆ 冷爐啟動快,短時間內實現高溫高壓;
◆ 自然循環,能承受大的溫差
◆ 具有水位、蒸汽壓力等多重連鎖保護。
◆ 立式結構緊湊而美觀,造型優雅,色彩明快,占地面積小便于安裝;
技術參數(一)
LSS系列立式燃氣蒸汽鍋爐技術規范 | 鍋爐型號 | LSS0.1 | LSS0.15 | LSS0.2 | LSS0.3 | LSS0.5 | LSS0.7 | LSS1 | 額定蒸發量 | 0.1T/h | 0.15T/h | 0.2T/h | 0.3T/h | 0.5T/h | 0.7T/h | 1T/h | 額定工作壓力Mpa | 0.4/0.7 | 0.4/0.7 | 0.4/0.7 | 0.4/0.7 | 0.4/0.7 | 0.4/0.7 | 0.4/0.7 | 額定蒸汽溫度°C | 151/171 | 151/171 | 151/171 | 151/171 | 151/171 | 151/171 | 151/171 | 額定給水溫度 | 20°C | 20°C | 20°C | 20°C | 20°C | 20°C | 20°C | 熱效率% | 88-94 | 88- 94 | 88- 94 | 88-94 | 88-94 | 88-94 | 88-94 | 設計燃料 | 天然氣、 | 液化氣、 | 城市煤氣 | | | | | 燃燒方式 | 壓力霧化、 | 微正壓燃燒 | | | | | | 液位計DN | 25mm | 25mm | 25mm | 25mm | 25mm | 25mm | 25mm | 使用電源 | 380V、50HZ | 380V | 380V | 380V | 380V | 380V | 380V | 外形尺寸長m | 1.25 | 1.55 | 1.55 | 1.68 | 1.73 | 1.85 | 1.85 | 寬x高(m) | 1.0x1.9 | 1.12x2.65 | 1.12x2.82 | 1.3x3.08 | 1.35x3.12 | 1.45x3.3 | 1.45x3.42 | 鍋爐重量kg | 788 | 950 | 1380 | 1650 | 1920 | 2166 | 2634 | 主汽閥DN | 25mm | 32mm | 32mm | 32mm | 50mm | 50mm | 50mm | 給水閥DN | 25mm | 25mm | 25mm | 25mm | 25mm | 25mm | 25mm | 安全閥DN | 40mm | 40mm | 40mm | 40mm | 40m | 40mm | 40mm | 耗天然氣nm3/h | 7.8 | 11.7 | 15.6 | 23.4 | 39 | 54.6 | 78 | 耗煤氣量nm3/h | 16.7 | 25.05 | 33.4 | 50.1 | 83.6 | 116.9 | 167 |
LSS系列燃氣蒸汽鍋爐配置清單 | 序號 | 圖號或型號 | 產品名稱 | 產地 | 一 | | 鍋爐主機 | 神風 | 二 | 閥門儀表及安全附件 | | | 1 | YC | 壓力表 | 青島 | 2 | YC | 壓力表三通旋塞 | 鄭州宇明 | 3 | GGT | 壓力表存水彎管 | 神風 | 4 | A48H | 全啟彈簧安全閥 | 鄭州宇明 | 5 | J44H | |
|
