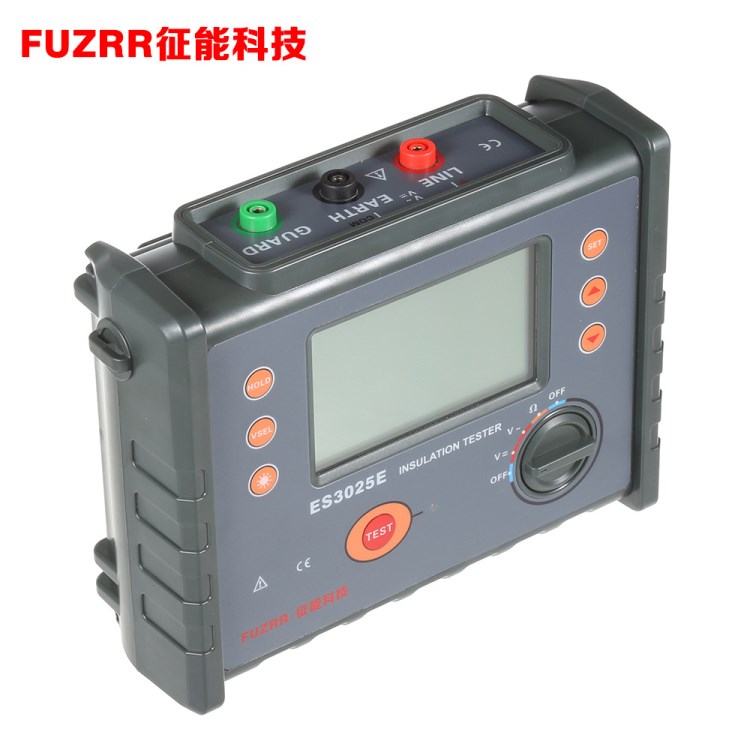

ES3025E高壓絕緣兆歐表
一、特性
數字絕緣電阻表又名兆歐表、高壓絕緣電阻測試儀，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。整機美觀高檔，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，適應惡劣工作環境，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。
數字絕緣電阻表由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有5個電壓等級）。 額定絕緣測試電壓范圍250～5000V,絕緣電阻測量范圍0.01MΩ～200GΩ。直流電壓測量范圍0～1000V,交流電壓測量范圍0～750V。
二、量程及技術規格
功能 | 絕緣電阻測試，電壓測試 |
基準條件 | 23℃±5℃，75%rh以下 |
額定電壓(V) | 250;500；1000；2500；5000精度±3%rdg±5dgt |
測量電壓(V) | 額定電壓×（1±10%） |
絕緣電阻量程（GΩ） | 0.01MΩ～200GΩ精度±3%rdg±5dgt |
絕緣電阻分辨率 | 0.01MΩ |
直流電壓量程 | 0～1000V |
直流電壓分辨率 | 0.1V |
交流電壓量程 | 0～750V |
交流電壓分辨率 | 0.1V |
輸出短路電流 | ≥1mA(5000V) |
吸收比和極化指數測量 | 有 |
電源 | 1.5V（LR14）堿性電池6節 |
背光 | 可控灰白屏背光，適合昏暗場所使用 |
顯示模式 | 4位超大LCD顯示，灰白屏背光 |
LCD顯示尺寸 | 108mm×65mm |
儀表尺寸 | 240mm (長)×188mm (寬)×85mm (高) |
測試線 | 高壓棒紅色1米，高壓測試線黑色1米，綠線1米 |
數據存儲 | 500組，閃爍顯示“FULL”符號表示存儲已滿 |
數據查閱 | 數據查閱功能：“READ”符號顯示 |
溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
報警功能 | 測量值超過報警設定值時發出報警提示 |
功耗 | 待機: 40mA Max(背光關閉) |
開機開背光: 43mA Max | |
測量：80mA Max(背光關閉) | |
質量 | 1230g(含電池) |
電池電壓 | 電池電壓不足，顯示低電符號“ ” |
自動關機 | 儀表無操作15分鐘關機 |
絕緣電阻 | ≥50MΩ (1000V) |
耐壓 | AC3kV/50Hz 1min |
工作溫度和濕度 | －10℃～+50℃＜85%RH |
貯存溫度和濕度 | －15℃～+55℃＜90%RH |
適合安規 | IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V |
三、裝箱單
儀表 | 1臺 |
高壓棒 | 1支紅色 |
高壓測試線 | 2條（黑色,綠色各1條） |
電池 | 1.5V堿性電池6節 |
說明書、保用證 | 1套 |
儀表箱 | 1個 |
以快遞簽收之日起十五天內提出議異。
允許無條件退貨情況：
1、參數達不到說明書要求的。
2、參數與說明書不一致的。
3、第三方計量檢定機構檢定不合格的。
不允許退貨：
1、使用不當造成儀表損壞。（可以維修）
2、客戶沒有看清參數誤購買的情況，或者沒了解清楚不適用于用戶測試環境的。
3、覺得外觀不好看的。
