品牌
上海泉享
型號
Q11F-16P
材質
不銹鋼
連接形式
螺紋
結構形式
浮動球球閥
公稱通徑
DN15-DN100（mm）
適用介質
蒸汽
壓力環境
常壓
工作溫度
常溫
標準
國標
流動方向
單向
驅動方式
手動
用途
流量控制
類型(通道位置)
直角式
作用對象
鍋爐
3C閥門類別
工業
| 1分 | 2分 | 3分 | 4分 | 6分 | 1寸 | 1.2寸 | 1.5寸 | 2寸 |
| DN6 | DN8 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
具體對應的螺紋內外徑尺寸請參考百度管螺紋標準尺寸（我們說的都是通徑。不是內徑也不是外徑 ）

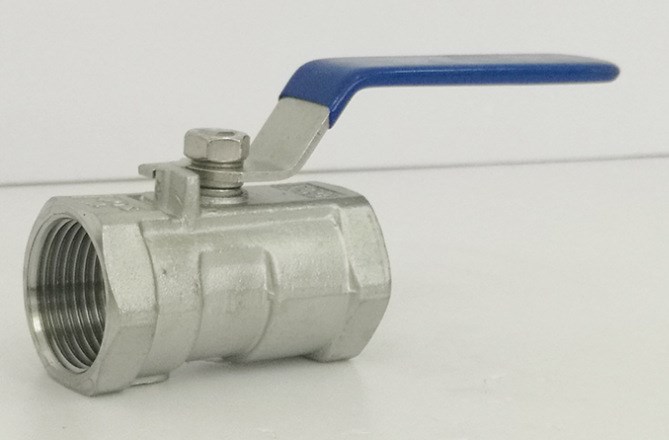

一、Q11F一片式球閥產品概述：
公稱壓力：1.6-6.4MPa
適用穩定范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W。O。G）。
螺紋類型：G。NPT。BSPT。BSP。DI259/2999
二、Q11F一片式球閥主要材料：
序號 | 零件名稱 | 材質 |
1 | 密封圈 | 聚四氟乙烯PTFE |
2 | 球體 | 不銹鋼SS316 |
3 | 密封墊 | 聚四氟乙烯PTFE |
4 | 閥蓋 | 不銹鋼SS316 |
5 | 閥體 | 不銹鋼CF8M |
6 | 閥桿 | 不銹鋼SS316 |
7 | 止推墊圈 | 聚四氟乙烯PTFE |
8 | 填料 | 聚四氟乙烯PTFE |
9 | 填料壓蓋螺母 | 不銹鋼SS304 |
10 | 墊圈 | 不銹鋼SS304 |
11 | 閥桿螺母 | 不銹鋼SS304 |
12 | 手柄套 | 塑料 |
13 | 手柄 | 不銹鋼SS304 |
三、Q11F一片式球閥主要尺寸：
SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
D | 5.0 | 7.0 | 9.2 | 12.5 | 15.0 | 20.0 | 24.5 | 32 |
L | 40 | 45 | 56.5 | 60 | 72 | 78 | 85 | 100 |
H | 35 | 37 | 43.5 | 47 | 50 | 57 | 69 | 74.5 |
E | 64 | 70 | 90 | 90 | 103 | 103 | 127 |
