品牌
圓星
型號
RSPS-J
材質
不銹鋼
類型(通道位置)
二通式
連接形式
螺紋
適用介質
蒸汽，空氣，導熱油等
流動方向
單向
用途
截止
公稱通徑
20（mm）
工作溫度
高溫（℃）
3C閥門類別
工業
規格
20
形態
分步式直動
標準
ce ,ccc
壓力環境
低壓

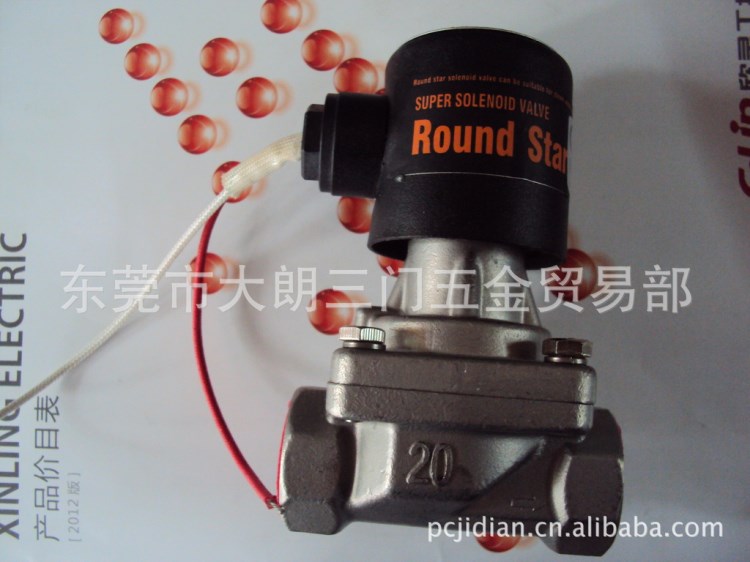

RSPS -J不銹鋼系列零壓差蒸汽電磁閥，G1/2" ~G2"和法蘭式詳細介紹：
適用介質：蒸汽、空氣、液體、高溫油
介質溫度：-5 ~300℃
動作方式：分步直動式
工作壓力：常閉式：0~10 kgf/cm2;
閥體材質：不銹鋼（精密鑄造）
活塞式密封，密封材質：PTFE（聚四氟乙烯）
線圈保護系數：鐵殼線圈IP54
特殊訂貨：
※過熱水或常溫介質時，您可選購氟橡膠密封件（Viton），訂單中注明V，其介質最高溫度可達到300℃；
※需要工作壓力16kgf/cm2的，可以在訂貨中說明。
技術參數：
適用介質：蒸汽、空氣、液體、高溫油
介質溫度：-5 ~300℃
動作方式：分步直動式
工作壓力：常閉式：0~10 kgf/cm2;
閥體材質：不銹鋼（精密鑄造）
活塞式密封，密封材質：PTFE（聚四氟乙烯）
線圈保護系數：鐵殼線圈IP54
特殊訂貨：
※過熱水或常溫介質時，您可選購氟橡膠密封件（Viton），訂單中注明V，其介質最高溫度可達到300℃；
※需要工作壓力16kgf/cm2的，可以在訂貨中說明。
| 訂貨代碼： | 產品認證： |
技術參數：
Model | RSPS-15J | RSPS-20J | RSPS-25-J | RSPS-32J | RSPS-40J | RSPS-50J | RSPS-25JF | RSPS-32JF | RSPS-40JF | RSPS-50JF | |
連接方式 | G1/2" | G3/4" | G1" | G1¼" | G1½" | G2" | 法蘭 | 法蘭 | 法蘭 | 法蘭 | |
通徑 | mm | 15 | 20 | 25 | 32 | 40 | 50 | 25 | 32 | 40 | 50 |
Cv 值 | 4.8 | 8.5 | 14 | 20 | 31 | 51 | 14 | 20 | 31 | 51 | |
長L | mm | 70 | 72 | 98 | 116 | 120 | 168 | 135 | 140 | 145 | 182 |
高H | mm | 131 | 137 | 158 | 170 | 200 | 207 | 185 | 220 | 230 | 250 |
額定電壓 | 220VAC/50HZ 22VA | 220VAC/50HZ 30VA | 220VAC/50HZ 38VA; 110 ACV/50HZ 35 VA; DC24 56W; 上下浮動:±10%；其他電壓可以定制。 | ||||||||
介質溫度 | 1 -5~300℃ | ||||||||||
工作壓力（壓差） | Kgf/cm2 | 0~10（0~16） | |||||||||
最大耐壓力 | kgf/cm2 | 20 | |||||||||
