簡介

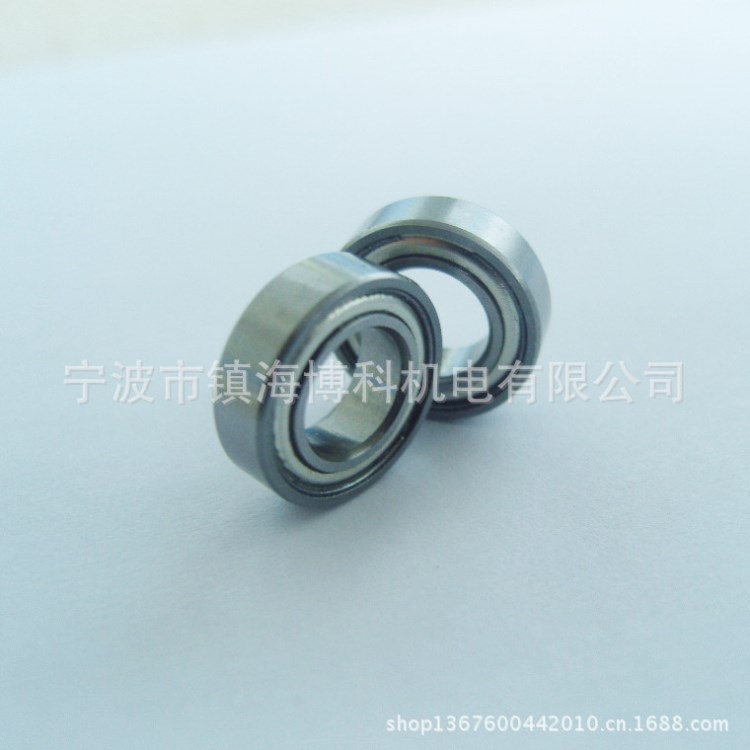

深溝球軸承（Deep Groove Ball Bearings）是滾動軸承中為普通的一種類型。基本型的深溝球軸承由一個外圈，一個內圈、一組鋼球和一組保持架構成。深溝球軸承類型有單列和雙列兩種，單列深溝球軸承類型代號為6，雙列深溝球軸承代號為4

原理

深溝球軸承主要用于承受徑向載荷，也可同時承受徑向載荷和軸向載荷。當其僅承受徑向載荷時，接觸角為零。當深溝球軸承具有較大的徑向游隙時，具有角接觸軸承的性能，可承受較大的軸向載荷。深溝球軸承的摩擦系數很小，極限轉速也很高，特別是在軸向載荷很大的高速運轉工況下，深溝球軸承比推力球軸承更有優越性。

構造

深溝球軸承結構簡單，與別的類型相比易于達到較高的制造精度，所以便于成系列大批量生產，制造成本也較低，使用極為普遍。深溝球軸承除基本型外，還有各種變型結構，如：帶防塵蓋的深溝球軸承；帶橡膠密封圈的深溝球軸承；有止動槽的深溝球軸承；有裝球缺口的大載荷容量的深溝球軸承；雙列深溝球軸承。

優點

深溝球軸承是具代表性的滾動軸承，用途廣泛。適用于高轉速甚至極高轉速的運行，而且非常耐用，無需經常維護。該類軸承摩擦系數小，極限轉速高，結構簡單，制造成本低，易達到較高制造精度。尺寸范圍與形式變化多樣，應用在精密儀表、低噪音電機、汽車、摩托車及一般機械等行業，是機械工業中使用為廣泛的一類軸承。主要承受徑向負荷，也可承受一定量的軸向負荷。 選取較大的徑向游隙時軸向承載能力增加，承受徑向力時接觸角為零。有軸向力作用時，接觸角大于零。一般采用沖壓浪形保持架，車制實體保持架，有時也采用尼龍架。 深溝球軸承裝在軸上后，在軸承的軸向游隙范圍內，可限制軸或外殼兩個方向的軸向位移，因此可在雙向作軸向定位。此外，該類軸承還具有一定的調心能力，當相對于外殼孔傾斜2′～10′時，仍能正常工作，但對軸承壽命有一定影響。深溝球軸承保持架多為鋼板沖壓浪形保持架，大型軸承多采用車制金屬實體保持架。 深溝球軸承是常用的滾動軸承。它的結構簡單，使用方便。主要用來承受徑向載荷，但當增大軸承徑向游隙時，具有一定的角接觸球軸承的性能，可以承受徑、軸向聯合載荷。在轉速較高又不宜采用推力球軸承時，也可用來承受軸向載荷。與深溝球軸承規格尺寸相同的其它類型軸承比較，此類軸承摩擦系數小，極限轉速高。但不耐沖擊，不適宜承受重載荷。 深溝球軸承裝在軸上后，在軸承的軸向游隙范圍內，可限制軸或外殼兩個方向的軸向位移，因此可在雙向作軸向定位。此外，該類軸承還具有一定的調心能力，當相對于外殼孔傾斜2′～10′時，仍能正常工作，但對軸承壽命有一定影響。深溝球軸承保持架多為鋼板沖壓浪形保持架，大型軸承都采用車制金屬實體保持架。

產品廣泛運用于：

微型軸承（適用于遙控車，遙控飛機，漁具等）；超微型軸承（適用于風扇馬達、齒科牙鉆、微型電機等）；薄壁型軸承（適用于機器人、醫療機械、辦公器械等）；小型軸承（適用于引擎、家用電器、滑板車等）；高精度微型軸承（適用于小型電機、打印機、精密電機，檢測儀器等）.等。

材料：軸承鋼（AISI52100），不銹鋼（AISI440C, AISI304,AISI316,）

防塵蓋類型：開式接觸式防塵蓋/非接觸式防塵蓋

防塵蓋材質：鐵蓋/接觸式橡膠蓋/非接觸式橡膠蓋特氟綸

保持架類型：冠保

保持架材質：不銹鋼PTFE

潤滑劑：油脂/清油

包裝：中性標準包裝（10套/管），客戶定制包裝
