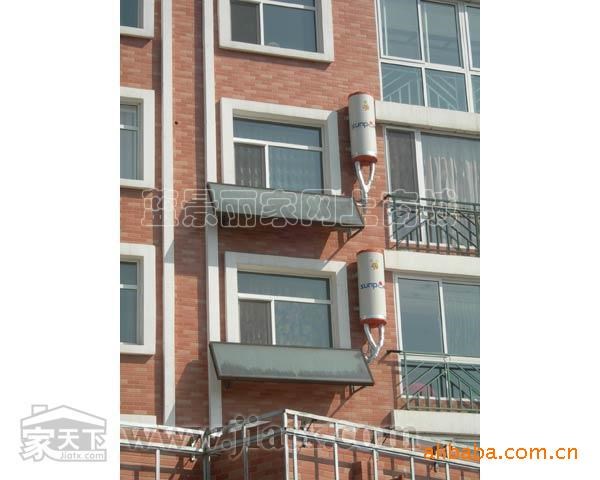

本公司出品的陽臺式太陽能熱水器，安裝簡單，運行，資料，已經有100多個郵購者自我安裝了該產品，無一出現故障，每臺可節約費用2000元以上。

示意圖1

示意圖2

示意圖3

與空氣能配合的系統電路圖

示例圖4

結構圖

局部示意圖

平板式太陽能熱水器設計、安裝及輔助加熱裝置

北京太陽能研究所和北京桑普公司在90年代末期就開始了平板式太陽能熱水器的試制和推廣工作，是國內個平板式太陽能熱水器制造商，在開發和使用中積累了豐富的經驗。我公司有幸作為桑普公司的代理商，比較早介入該產品的推廣工作，也積累了一定的經驗，近兩年來，我公司在總結推廣桑普公司產品的經驗的基礎上，利用廣東平板太陽能發展較快，工業基礎好，集熱平板、承壓水箱等產品外觀好、價格低、質量穩定的優勢自行研發了平板式太陽能熱水器，并針對平板式太陽能效率較低，水箱不能太大的特點，研發了與太陽能熱水器配套的3G空氣能熱水器，使得平板式太陽能的節能率達到80%。下面我們?cè)敿?xì)介紹一下我公司平板式熱水器的情況。

一、平板式熱水器的技術要求

1、有一定的集熱能力：一般太陽能平板熱水器的標準板面尺寸是1000*2000mm，集熱面積是2平米。日產熱水180升，水箱一般為180升左右。

2、安全性的考慮：現在一般的太陽能熱水器以真空管熱水器為多，但真空管用玻璃制造，容易破碎，運輸很困難，往往由于野蠻裝卸造成真空管破碎。真空管還有一個重大缺陷，就是做成承壓運行的熱水器成本很高，部件較多，控制復雜，故障率高，對于大面積應用于民用系統的熱水器，不太適合。反觀平板式太陽能熱水器，他的表面可以用鋼化玻璃制造，不易破碎，可以說，基本不存在破碎可能性。平板式的較大優點就是它本身就可以承壓運行，制造成本較低，故障率很低。目前歐美家用的的太陽能熱水器95%以上是平板式的。

3、系統的性：由于太陽能熱水器屬于大面積集中安裝的家用設備，對性要求很高，但一般真空管落水式太陽能熱水器的性較差，目前一般年故障率在30%左右，如果一個小區2000戶人家，一年的維修次數就達到600次，這是無法承受的。分析太陽能的故障來源，95%來自水的控制，其中水的控制的故障主要是水位傳感器的故障和水泵的故障，占95%，太陽能主機的故障很少，幾乎等于0。水的控制，尤其是水的廉價控制當前仍然是世界難題，包括德國在內的科學家都無法解決。如果我們避開水的控制，那么太陽能的故障率就可以減少到90%以下。要避開水的控制，采用承壓式運行的太陽能是較好的辦法。承壓式太陽能靠自來水的壓力自動進水，在太陽能的運行中沒有水位傳感器、水泵等控制部件和運動部件，系統的性就大大提高。而平板式熱水器本身就有承壓運行的能力，所以使用起來性大大高于真空管熱水器。

二、我公司的產品特點：

采用北京桑普公司引進加拿大生產線生產的集熱芯片的平板集熱器，該芯片采用銅鋁復合材料做成，表面鍍有選擇性吸收材料，使得太陽能吸收率達93%以上，反射率低于8%。平板采用Φ12紫銅管連接，可以承受15公斤/每平方厘米的壓力。平板表面用布面鋼化玻璃覆蓋，采用氧化鋁合金邊框，內襯保溫材料，平板整體美觀牢固，能夠經受各種沖擊，同時抗鹽、耐酸、耐堿。使用壽命可達15年以上。該平板集熱器由經驗豐富的原北京桑普廣州分公司制造。

水箱采用承壓水箱，保溫材料為50mm聚氨酯發泡成型，水箱內膽用板厚2mm的SUB304食品級不銹鋼板制成（根據使用情況也可能采用搪瓷內膽），配以1500W的電加熱器，熱帶地區使用的水箱采用水直接循環式，溫帶使用帶有循環換熱銅管的水箱。水箱中上部裝有電加熱和溫度檢測傳感器。

由于避開了水的控制，運行十分，故障率低于2%。

三、我公司的平板式太陽能熱水器的基本安裝形式

如圖1和圖2所示

1、圖1所示的是在年較低氣溫在0度以上地區的安裝示意圖，

說明：

平板集熱器安裝在地面上，水箱可以采用橫放和豎放兩種形式,橫放水箱安裝在平板背后的支架上，水箱中部高于集熱器一般在200mm以上;豎放水箱放在平板的后方,水箱頂部一般高出集熱器頂部400mm以上。兩種安放方式以豎放較好。太陽能經平板集熱器收集，由于熱量往高處傳遞的原理，在平板集熱器中產生水的對流，熱水自動流向水箱，冷水從水箱流向集熱器。在水箱端，高溫的水流向水箱頂部，與低溫的水形成對流和熱傳遞。從而使得水箱的頂部聚集了較高溫度的熱水。這就是平板式熱水器熱水自動生成的原理。

為了保障陰雨天可產熱水，太陽能加熱不足時可產熱水，系統安裝了電加熱器，可以不斷地補充能源，供水的質量。太陽能控制器可以在時間內控制電加熱動作和熱水的溫度，比如，可以設定下午5點時水溫沒有達到55度時加熱到55度，并且保持水溫到晚上12點等。水箱豎放時將加熱器和溫度傳感器放在水箱的中上端，這樣用戶也可以采用持續加熱的方案，在太陽能的作用下，形成了下冷上熱的局面，根據經驗上下溫差可以達到25-30度，這樣，上端水溫在55度時，下端的水溫僅有25度，適合太陽能運行，上端溫度傳感器檢測到溫度不達55度時就立即加熱，這時可以將電腦控制器省略，換成機械式的溫控器，成本更低（10元），性更高。

本系統由于采用承壓運行，水的補充靠自來水的壓力，省去了水的操作和控制，也就減少了90%的故障率，使得熱水器的故障率很低，了大面積供水的實施。

四、產品的基本技術數據如下：

1、平板：

2、水箱

五、輔助電加熱裝置和3G空氣能熱水器配套情況介紹

由于平板式太陽能熱水器受到天氣條件的限制，陰天產水量減少，所以電加熱是不可缺少的輔助加熱裝置，根據經驗，一般平板式太陽能熱水器的能量的20%要靠電加熱來完成。為此，我公司根據以上情況，生產了3G空氣能熱水器，它可以非常方便的與平板式太陽能熱水器配套，大大提高了平板式太陽能熱水器的節能能力，理論上節能率可以達到93%以上，實際使用效果也十分理想。圖3是平板式太陽能熱水器和3G空氣能的安裝示意圖。3G空氣能的參數已經在前面的文章介紹過，這里就不再重復。

我公司生產的平板式太陽能熱水器，采用平板集熱器和承壓水箱，承壓運行，加上配套3G空氣能的輔助加熱，產品具有科技含量高，運行，節能效果明顯，適合于高樓和一般民用住宅的配套，歡迎廣大客戶選用。

深圳市華騰金太陽科技有限公司

2010年11月8日
