品牌
天正
型號
DZ20Y-225/3300 225A
脫扣器額定電流
225A
用途
剩余電流保護
額定絕緣電壓
220V
特性
智能型
殼蓋
常規
保護類型
配電電動機保護
脫扣方式
分勵脫扣器
應用場景
終端配電
額定運行短路分段能力Ics
19（KA）
額定極限短路分斷能力Icu
25（KA）
產品認證
CCC
3C證書編號
2002010307003513
3C額定電壓范圍
直流額定電壓1000V及以下
外貿
否
型號報價

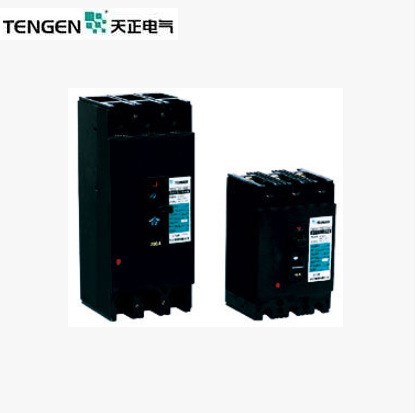

DZ20Y-225/3300 225A
產品系列
DZ20Y@a
本店銷售的產品都是，質量有，量大從優，歡迎前來咨詢與選購：18902692788
地址：廣東 東莞市 莞城新苑街76號
適用范圍
該系列塑料外殼式斷路器（以下簡稱斷路器），其額定絕緣電壓為690V，交流50Hz，額定工作電壓400V及以下，其額定電流從16A至1250A。一般作配電用，其中Y、J型的額定電流225A及以下和Y型殼架為400A的斷路器亦可作保護電動機用。在正常情況下，斷路器可分別作為線路不頻繁轉換及電動機的不頻繁啟動之用。
本產品J型規格中有四極斷路器，主要用于交流50Hz、額定電壓400V及以下，額定電流16A至630A的三相四線制的系統中，它能用戶和電源完全斷開，確保安全，從而解決其它任何斷路器不可克服的中性極電流不為零的弊端。
配電用斷路器，在配電網絡中用來分配電能，且可作為線路及電源設備的過載、短路和欠電壓保護。
保護電動機用斷路器在配電網絡中用作鼠籠型電動機的啟動和運轉中分斷以及作為電動機的過載、短路和欠電壓保護。
該系列塑料外殼式斷路器（以下簡稱斷路器），其額定絕緣電壓為690V，交流50Hz，額定工作電壓400V及以下，其額定電流從16A至1250A。一般作配電用，其中Y、J型的額定電流225A及以下和Y型殼架為400A的斷路器亦可作保護電動機用。在正常情況下，斷路器可分別作為線路不頻繁轉換及電動機的不頻繁啟動之用。
本產品J型規格中有四極斷路器，主要用于交流50Hz、額定電壓400V及以下，額定電流16A至630A的三相四線制的系統中，它能用戶和電源完全斷開，確保安全，從而解決其它任何斷路器不可克服的中性極電流不為零的弊端。
配電用斷路器，在配電網絡中用來分配電能，且可作為線路及電源設備的過載、短路和欠電壓保護。
保護電動機用斷路器在配電網絡中用作鼠籠型電動機的啟動和運轉中分斷以及作為電動機的過載、短路和欠電壓保護。
正常工作條件和安裝條件
◇環境溫度：不超過 40℃，和不低于-5℃，且24h的平均溫度值不超過 35℃；
注1：下限值為-10或-25℃的工作條件，在訂貨時用戶須向制造廠申明；
注2：上限值超過 40℃或下限低于-5℃的工作條件，用戶與制造廠協商。
◇大氣條件：相對濕度在周圍環境溫度為 40℃時不超過50%；在較低溫度下可以有較高的相對濕度，在濕月的月平均較低溫度為 25℃時，其平均較大相對濕度為90%，并考慮到因溫度變化發生在產品表面上凝露；
◇安裝類別：斷路器主電路為Ⅲ，控制電路和輔助電路為Ⅱ。
◇環境溫度：不超過 40℃，和不低于-5℃，且24h的平均溫度值不超過 35℃；
注1：下限值為-10或-25℃的工作條件，在訂貨時用戶須向制造廠申明；
注2：上限值超過 40℃或下限低于-5℃的工作條件，用戶與制造廠協商。
◇大氣條件：相對濕度在周圍環境溫度為 40℃時不超過50%；在較低溫度下可以有較高的相對濕度，在濕月的月平均較低溫度為 25℃時，其平均較大相對濕度為90%，并考慮到因溫度變化發生在產品表面上凝露；
◇安裝類別：斷路器主電路為Ⅲ，控制電路和輔助電路為Ⅱ。
結構特征
本系列斷路器是以Y型為基本產品，由絕緣外殼、操作機構、觸頭系統和過電流脫扣器四個部分組成。斷路器的操作機構具有使觸頭快速合閘和分斷的功能，其“合”“分”“再扣”和“自由脫扣”位置以手柄位置來區分。
C型、J型斷路器是在Y型基本產品基礎上派生設計而成（除C型160A外）、J型斷路器是將Y型斷路器的觸頭進行結構改進，使之在短路情況下，在機構動作之前，動觸頭能迅速斥開，達到提高通斷能力的目的。
四極斷路器中性極（N），位于右側位置。在分合過程中，中性極規定為閉合時較其他三級先接觸，分閘時較其他三級后斷開。
本系列斷路器是以Y型為基本產品，由絕緣外殼、操作機構、觸頭系統和過電流脫扣器四個部分組成。斷路器的操作機構具有使觸頭快速合閘和分斷的功能，其“合”“分”“再扣”和“自由脫扣”位置以手柄位置來區分。
C型、J型斷路器是在Y型基本產品基礎上派生設計而成（除C型160A外）、J型斷路器是將Y型斷路器的觸頭進行結構改進，使之在短路情況下，在機構動作之前，動觸頭能迅速斥開，達到提高通斷能力的目的。
四極斷路器中性極（N），位于右側位置。在分合過程中，中性極規定為閉合時較其他三級先接觸，分閘時較其他三級后斷開。
