1、是鋼絲螺套？

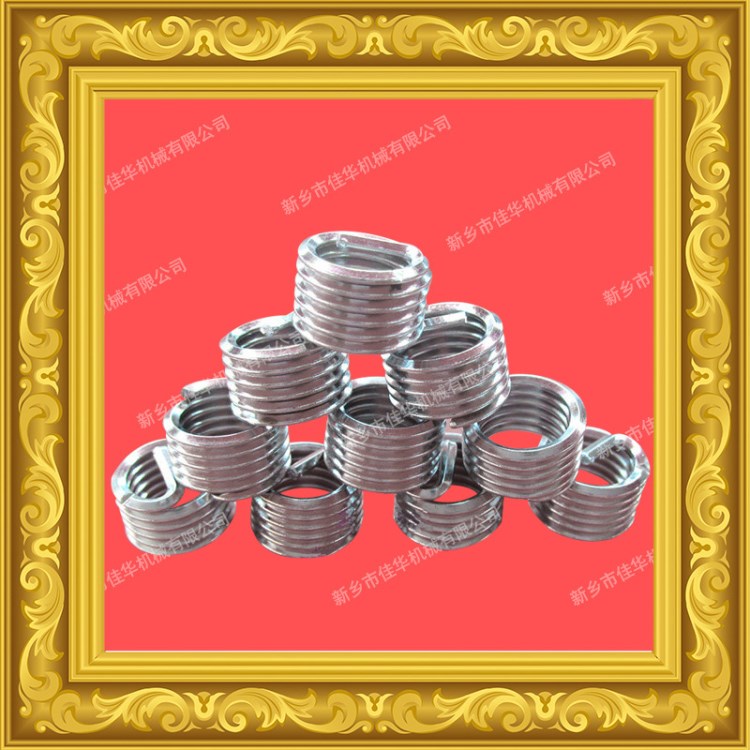

鋼絲螺套是使用冷軋的菱形絲形成的螺旋線圈，為內外螺紋同心體，其一端帶有沿鏡像彎曲的安裝柄。鋼絲螺套（也稱為絲套、螺套、螺旋護套、螺旋襯套、牙套等）是一種新型內外螺旋緊固件，可嵌入金屬或非金屬材料上形成高強度、耐磨損具有互換性的標準M、MJ螺紋，也可用于修復磨損或磨損的內螺紋孔。

2、鋼絲螺套的使用原理是？

自由狀態下的鋼絲螺套的直徑比起裝入的內螺紋稍大，裝配過程中安裝工具加到安裝柄的扭力使其引導圈直徑進行彈性收縮，從而引入預先用鋼絲螺套專用絲錐（ST絲錐）攻好的內螺紋孔內，裝好以后鋼絲螺套產生類似彈簧作用的膨脹，使其牢固的固定在內螺孔中，這樣鋼絲螺套便形成了一個符合國際標準的高精度內螺紋。螺栓和螺孔之間導致不均勻應力分布的螺距和角度誤差，可通過鋼絲螺套的彈性來平衡，其全部螺旋都能分擔載荷。

3、使用鋼絲螺套的優點表現在些方面？使用鋼絲螺套的優點如下：

1）延長使用壽命：由于鋼絲螺套是不銹鋼材料，具有較強硬度，是軟件的基件螺紋壽命增加幾十到幾百倍；增加了強度，也避免了脫扣，亂扣現象的發生。

2）增加連接強度：可用于鎂鋁等軟低強度合金材料、木材、塑料、橡膠等易變形低強度材料，避免滑絲、脫絲、錯牙等現象。

3）增大受力面：可用于要求有強連接而又不能

4）改善連接條件：增加螺紋連接的承載能力和抗疲勞強度：使用鋼絲螺套可以消除螺釘和螺孔之間的螺距和牙行偏差，使載荷均勻分布，從而提高了螺紋連接的承載能力和抗疲勞強度。可用于陶瓷、電木、玻璃燈硬脆易碎材料的連接緊固，有效防止碎裂現象。

5）防銹死：鋼絲螺套材料本身的特性和其表面極光滑，在潮濕、腐蝕等惡劣環境中使用，不會使配合的基體銹死，也避免了因螺紋孔銹死無法拆卸而更換昂貴基體的損失。可用于化工、航空、軍事設備等要求高保險系數的場合。

6）耐磨、耐熱、耐腐蝕：由于鋼絲螺套表面光潔極高，能有效的減小內外螺紋間的摩擦力，其材料本身更是具備了耐高溫，耐腐蝕的特性。可用于經常拆卸、安裝的機件和經常旋動的螺孔內，延長其使用壽命。特殊材質(鎳基合金/鉻鎳合金等）的鋼絲螺套可用于高端的核電設備等要求的技術場合。

7）抗震、防松脫：鎖緊型螺套的特殊構造在強烈的震動和沖擊環境中能將螺釘緊鎖于螺孔中，不會松脫，其緊鎖性能優于其他緊鎖裝置。可用于儀器儀表、精密貴重的動力設備、以及航天、航空、軍事設備等要求高保險系數的場合。

8）便與維修：再出現螺紋加工錯誤或?qū)σ褤p壞的內螺紋修復時，使用鋼絲螺套可使基體起死回生，并可以使用原來的螺釘，即快速又經濟。簡單舉例，如柴油機機體、紡織專件、各種鋁機件、車床刀臺等會因?yàn)橐粋€(gè)螺孔損壞而報廢，只要將其重新攻絲，安裝上鋼絲螺套，廢件即刻起死回生。

4、鋼絲螺套的分類

（1）普通型鋼絲螺套

普通型鋼絲螺套是有多螺旋線圈組成，各種材料上（輕合金、普通鋼等）使用它都能增強螺紋連接的強度，與加墊圈或護套來增加連接強度的方法相比較，可以減少50%附加部分的體積，這樣重量就較輕。

普通型鋼絲螺套又可分為有折斷槽及無折斷槽兩種，有折斷槽的鋼絲螺套用于通孔，無折斷槽的鋼絲螺套用于盲孔。

（2）鎖緊型鋼絲螺套

鎖緊型鋼絲螺套是由菱形截面的鋼絲繞成的多圈螺旋線圈，并有一圈以上的多邊形鎖緊圈，當與外螺紋零件配合時，其鎖緊圈可以鎖緊外螺紋零件，防止螺紋連接松動。

鎖緊型鋼絲螺套也可分為有折斷槽和無折斷槽兩種，緊鎖型只有在訂貨時才生產。

5、鋼絲螺套的標記方法

K 表示有折斷槽，無折斷槽不標注 Wx 自由狀態下鋼絲螺套圈數

Px 螺距 dx 螺套公稱直徑

ST ST表示普通型鋼絲螺套自鎖型鋼絲螺套為ZST

標記示例：

ST8X1X6K表示普通型有折斷槽，用于安裝M8*1螺釘?shù)匿摻z螺套，自由狀態下為6圈

6、鋼絲螺套的安裝參數

1.參數符號說明（見附表)

P-螺距 N-鋼絲螺套自由狀態下外徑

D-鋼絲螺套的公稱直徑（螺釘公稱直徑） dz-鋼絲螺套自由狀態下外徑

do-鉆鋼絲螺套的安裝孔用鉆頭直徑 T1-鉆孔深度

T2-鋼絲螺套的安裝螺孔深度(絲套公稱長度） T3-不去除安裝柄時，螺釘較大擰入深度

L2-鋼絲螺套安裝后實際螺紋有效深度 L-鋼絲螺套的公稱長度

7、鋼絲螺套的裝配過程

有鉆孔、攻絲、安裝、沖斷安裝柄4個主要步驟組成，見下圖:

1.鉆孔（圖 1)

用表1、表2中所列的do標準鉆孔，鉆孔深度大于或等于tl，注意不要將孔鉆成錐形，切屑不要掉入可能引起損壞的地方，鉆孔后允尋去毛刺性質的惶孔，惶孔不應超過0.4p深度，惶孔后不大于鋼絲螺套的安裝。

2.攻絲（圖2）

用相對規格的鋼絲螺套專用絲錐攻絲，攻絲的長度必須超過鋼絲螺套的長度，對于通孔要全部攻絲，用戶可根據所需內螺孔多精度，適當選擇攻絲方法和潤滑方式，盲孔攻絲是要用力適當，以防絲錐折斷。

攻絲后引起了螺紋孔，可用壓縮空氣噴搶吹，盲孔還應使用帶徑向孔德長噴槍向下二上清理，也可用清洗的方法清理。

3.安裝(圖3）

在一般情況下應用手動安裝工具安裝鋼絲螺套，先進鋼絲螺套放入安裝工具(安裝扳手）內，使安裝柄嵌入導桿槽內，轉動安裝工具手柄使鋼絲螺套旋入螺孔，并使距離表面留有1/4-3/4圈螺紋。

少量安裝鋼絲螺套時和M14X2.0粗牙的鋼絲螺套安裝時可采用“T”型開槽或螺紋頭簡易工具安裝，但不應加較大的軸向力以防亂扣。

4.沖斷安裝柄（圖4）

通孔時，要將鋼絲螺套的安裝柄沖斷，一般用沖斷器對準安裝柄，用200g左右的榔頭猛擊一下即可去除。不建議直接用安裝工具強行拗?jǐn)啵蚴羌庾煦Q之類的工具強行拗?jǐn)啵悦馐购笠蝗y牙或跳牙。

5.拆卸(圖5）

在安裝過程中出現問題或由于鋼絲螺套使用時間過久需要取出，應當使用的卸套器，將卸套器放入鋼絲螺套的內孔，對準手柄榔頭猛擊一下，用手加力按下手柄反螺紋旋轉即可取出鋼絲螺套。取出的鋼絲螺套一般不能重復使用。

6.完成（圖6）

安裝好了鋼絲螺套以后，對于要求極其精密的，還需要用專用的ST底孔塞規進行測量通止規。

7.螺栓裝入

根據相應的螺栓規格安裝螺栓到位。

8.鋼絲螺套公稱直徑L的選擇

鋼絲螺套公稱長度L（即基本螺孔長度t2），一般按螺紋公稱直徑d的倍數產生，即L=t2=0.5d;1d;1.5d;2d;2.5d;3d

用戶在選擇L時，可根據螺孔材料強度和螺釘性能等需按表I選用，以達到理想的強度匹配。

螺套工具類

一、鋼絲螺套專用絲錐

鋼絲螺套專用絲錐（又稱ST絲錐）用于加工鋼絲螺套安裝孔的專用內螺紋；可機用也可手用，根據其使用范圍可分為輕合金機用絲錐、普通鋼機手用絲錐兩種。

1.輕合金機手用絲錐

用于加工鋁、鎂以及銅合金等有色金屬合金，螺距在2.5mm以下為單只絲錐、螺距大于2.5mm為雙支。

標記方法：QS/ST d*p

標記示例：用于在輕合金加工安裝規格為7*1絲錐底孔螺紋的專用絲錐；

標記為QS*ST 7*1

2.普通鋼機手用絲錐

用于加工鋼、鑄鐵等金屬材料上鋼絲螺套安裝孔內螺紋的專用絲錐

標記方法：PS/ST d*p

標記示例：用于在普通鋼上加工安裝規格為7*1鋼絲螺套孔螺紋的專用絲錐；

標記為PS/ST 7*1

在實際加工應用過程中，還有一種階梯式的鋼絲螺套絲錐，無需鉆孔直接攻絲，既方便又省時省力。

二、鉆頭

安裝鋼絲螺套之前需要先打孔，參照附表參數的要求進行鉆頭相應規格的配置。如果不小心底孔打大了，視情況進行修復。配套的鉆頭都是標準規格的鉆頭，硬度不同材質不同的根據客戶的要求選定。

三、安裝扳手

用于鋼絲螺套在螺紋底孔內的安裝，其基本原理是使鋼絲螺套通過一段引導螺紋，迫使外徑收縮，以便順利裝入底孔，分為手動及半自動兩種，一般使用手動安裝扳手。

1.手動安裝扳手：利用手動安裝鋼絲螺套的工具，分組合螺母型及整體螺母型兩種。

（1）組合螺母型手動安裝扳手

用于手動安裝ST2*0.4-ST8*1的小規格鋼絲螺套

標記方法：ZHB/ST d*p

標記示例：安裝ST4*0.7鋼絲螺套的手動安裝扳手，標記為ZHB/ST4*0.7

（2）整體螺母型手動安裝扳手

用于手動安裝ST8*1以上規格的鋼絲螺套

標記方法：ZTB/ST d*p

標記示例：安裝ST10*1鋼絲螺套的手動安裝扳手，標記為ZTB/ST 10*1

2.簡易型安裝扳手

3.半自動安裝扳手：有氣動、電動兩種，用于大批量鋼絲螺套的安裝或用于裝配生產線。

四、沖斷工具（安裝柄沖斷器）

利用瞬間沖力沖斷鋼絲螺套安裝柄

標記方法:CD/ST d*p

標記示例：安裝沖斷ST 7*1鋼絲螺套安裝柄的沖斷器，標記為CD/ST 7*1

五、拆卸工具（卸套器）

用于取出裝入底孔中的鋼絲螺套

標記方法;XT/ST d*p

標記示例：安裝卸除ST 7*1鋼絲螺套的卸套器，標記為XT/ST 7*1

六、組合工具套裝

根據客戶的不同需求，可以定制不同材質的工具套裝的盒子。
