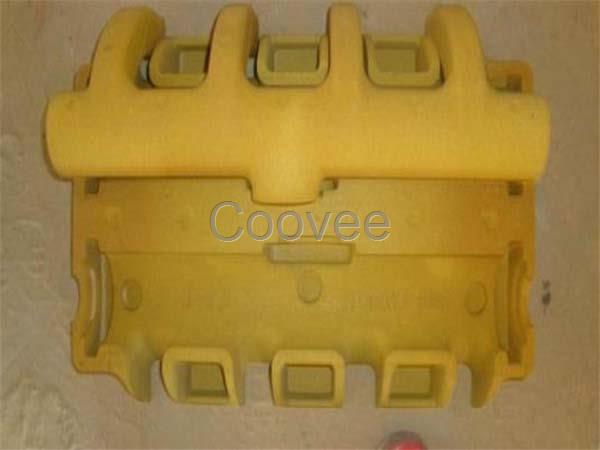

覆膜砂砂粒表面在造型前即覆有一層固體樹脂膜的型砂或芯砂.有冷法和熱法兩種覆膜工藝.
1、鑄件氣孔型芯排氣不暢;樹脂砂發氣量大或發氣速度不合適;砂芯固化不徹底.改善排氣系統,提高排氣效果;選用集中度高或較粗的原砂;采用低發氣覆膜砂.
2、芯表面疏松:射芯壓力過高或過低;模具排氣不暢;模具由于分盒面間隙大而跑砂;覆膜砂流動性差或透氣性差.選用合理射砂壓力,改善排氣系統,防止憋氣;采用變形小的材料作芯盒.
3、芯變形、斷裂模具受熱不均,或型芯壁厚的差異大,造成冷卻時收縮不一致;接芯叉子變形或砂芯存放不平;覆膜砂高溫性能差;澆注壓力過大改善模具結構,使溫度分布均勻;采用成型托盤存放砂芯;采用固化收縮率小的樹脂;采用耐高溫低膨脹覆膜砂;改進澆注系統采用無壓式.
4、鑄件表面不良酚醛樹脂在高溫下生成的光亮碳漂浮在鐵液表面,凝固時鑄件表面產生皺皮.加入2%左右氧化鐵粉,采用導熱率高的原砂;殼芯表面刷涂料;覆膜砂中添加特殊輔料.
5、鑄件內部縮松覆膜砂中的樹脂在高溫下燃燒產生熱量,減緩了鐵水的凝固速度,導致縮松.采用激冷類覆膜砂;在殼型芯內放置內冷鐵.
6、脫殼:模具設計不合理,芯盒溫度不均勻,使低溫部位強度偏低而脫殼;覆膜砂熔點低,固化速度慢,熱強度偏低.改善模具結構,使溫度分布均勻;選用熔點高、固化速度快、熱強度高的樹脂
