一、產品功能

RJ-ASSU380P12型空調軟啟動器是我司自主開發生產的嵌入式空調控制器，采用先進的單片機微控制技術智能調節空調壓縮機的啟動電壓和啟動電流，有效降低壓縮機啟動時的瞬間電流和瞬間功率，從而起到保護壓縮機、提高壓縮機工作壽命的功效，同時也減小由于大功率空調啟動對電網產生的沖擊影響。

RJ-ASSU380P12型空調軟啟動器采用嵌入式系統設計，體積小、重量輕、抗沖擊及抗震性強、可靠性高、壽命長，安裝方便；內部電子元器件全部采用進口工業級產品，性能穩定，可適應任何復雜的工作環境。

二、產品用途

三相空調；

三相電機等。

三、技術特色

限制啟動電流；

消除浪涌電流和電壓；

組件旁路開關減少熱產生；

控制力矩實現壓縮機平滑啟動和停止；

減輕震動和機械損傷；

啟動時釋放沖擊和輪系應力；

容易接線和安裝，縮短設備停工期；

可靠性高、壽命長。

四、產品接線方法

RJ-ASSU380P12軟起動器采用250#插片連接方式，連接方便可靠。產品集成斷路與旁路功能，使電路工作更可靠，結構更緊湊。

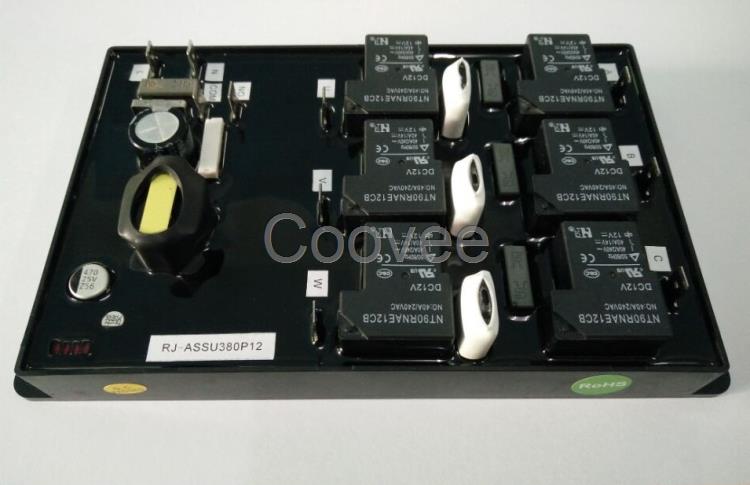

產品圖

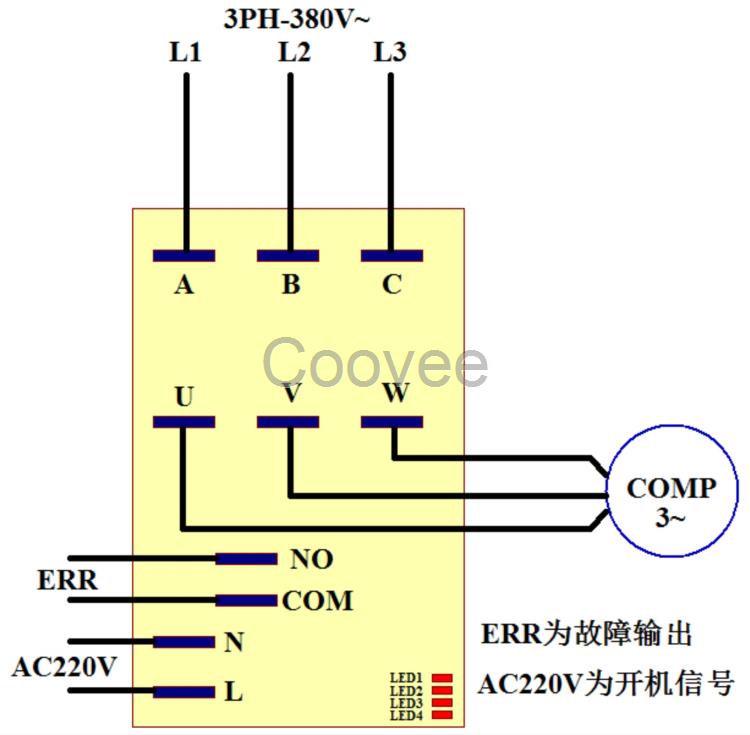

產品接線圖

接線端子的“A、B、C”為輸入三相電源端。

“U、V、W”為輸出端子，接負載（只能接阻性或感性負載，不能接容性負載！！！）。

“L、N”為控制電源線，輸入AC220V時為開機。

“COM、NO”內部為繼電器常開觸點，當輸入缺相、輸出缺相、軟啟動器功率器件損壞時，繼電器吸合輸出故障信號。

五、電氣參數

適用壓縮機功率：380V/12HP/3PH，190V/7HP/3PH（電流24A以下）

工作電壓范圍：320~460VAC

控制電壓：220VAC

額定工作電流：24A

啟動電流：≤80A/2.5S（3倍以內的額定工作電流）

浪涌電流：250A/20mS

耗損電流：≤50mA

耗損功率：小于10VA

軟起時間：≤2.5秒

運行時間：4.5萬小時（在額定工作溫度范圍內）

啟動次數：10萬次（正常環境下，時間間隔不小于3分鐘）

六、環境參數

工作溫度范圍：-20~+65℃

阻燃性能：絕緣材料具有阻燃性能

相對濕度：0—95%

抗沖擊：200m/s2   11ms

抗震：10～55mm(雙振幅1.5mm)

抗銹性能：各金屬零部件能經受至少24小時的鹽霧試驗

七、外形結構尺寸及重量

重量：約660克

尺寸：長186毫米×寬108毫米×高30毫米

八、端子參數

1、A、B、C

這是三相電源輸入端，內部是三路可控硅降壓電路，輸入電流容量：不大于80A/3S

2、U、V、W

軟起動器輸出端，只能接阻性或感性負載，不能按容性負載。輸出電流容量：不大于80A/3S

3、L、N

軟起動器工作電源，功率：10W

4、COM、NO

開關量輸出（繼電器觸點），輸出：5A/250VAC，5A/30DC

九、指示燈說明

LED1：電源指示燈，開機即亮起。

LED2：軟啟指示燈，開機啟起動時亮起。

LED3：運行指示燈，正常運行時常亮，故障輸出時閃爍。

LED4：停機指示燈，關機瞬間亮起，關機完成后熄滅。

十、相關的國際和國家標準

●GB4208              《外殼防護等級的分類》

●GB5080.1           《設備可靠性實驗總要求》

●GB50277-92      《電能質量電壓允許波動和閃變》

●GB/T17626         《電磁兼容》

●GB2423              《電工電子產品基本環境實驗規程》

●GB/T5169           《電工電子產品著火危險實驗》

●GB7450              《電子設備雷擊導則》
