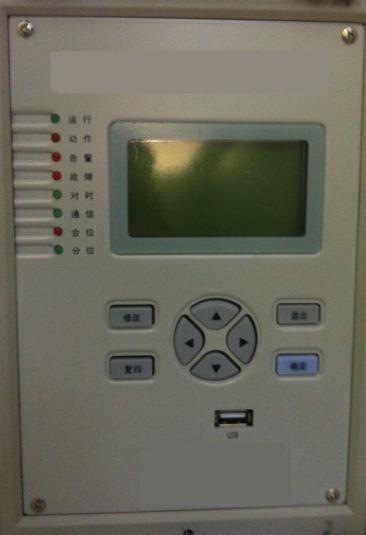

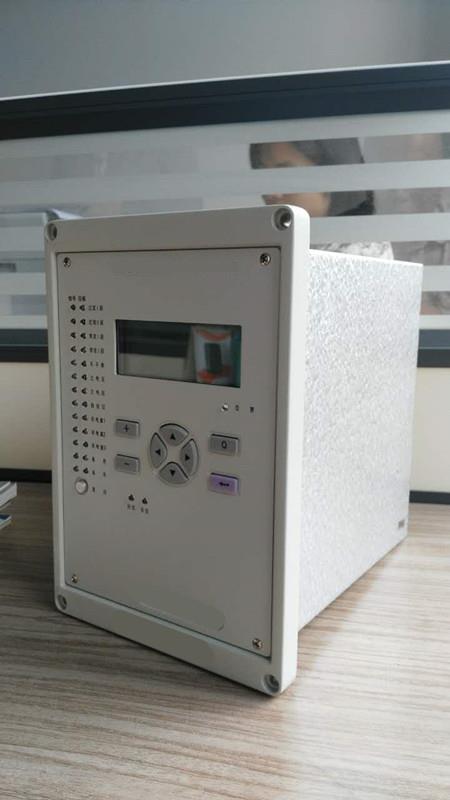

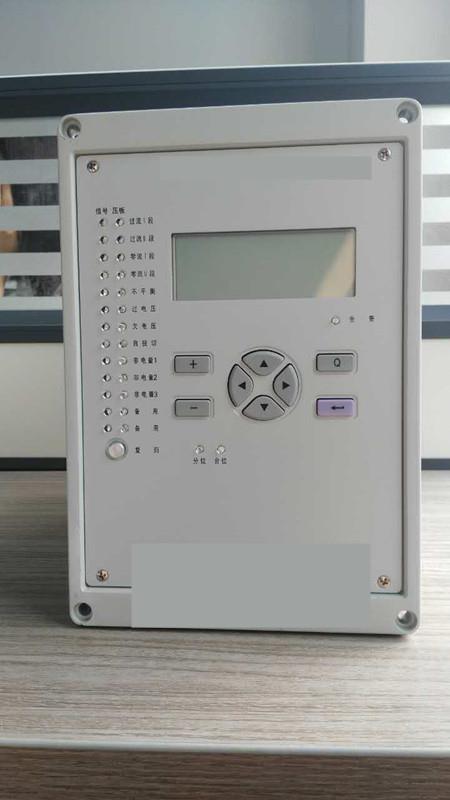

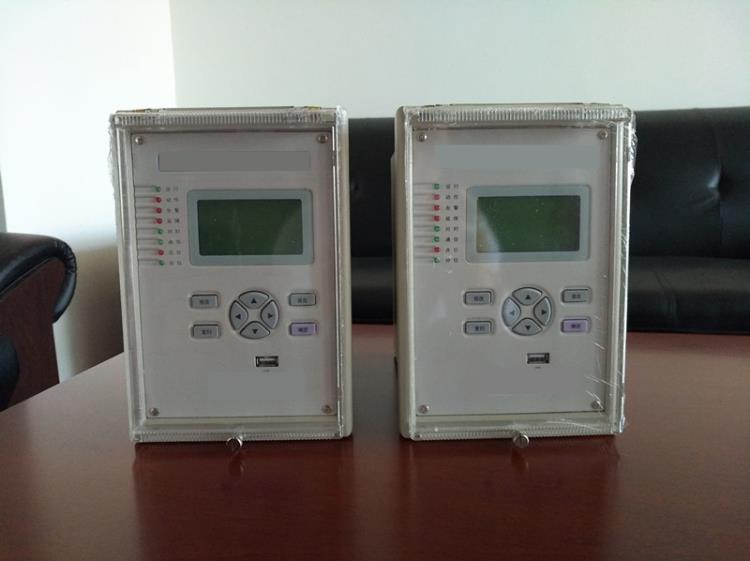

國電南自PSM 641UX電動機保護測控裝置

品牌：國電南自

型號:PSM 641UX

類型：斷電保護器

頻率：50HZ

額定電壓：220V

質量認證：CCC

工作溫度：50℃

接線方式：常規接線

外形規格：200*188*122

運輸方式：快遞

包裝方式：紙箱

外殼材質：金屬

概述：

PS 640UX系列保護測控裝置是國電南京自動化股份有限 公司針對石化，鋼鐵，冶金等行業研發的保護測控一體化裝置，它適用于110KV以下電壓等級的非直接接地或者小電阻接地系統的工業電力系統。

PS 640UX系列保護測控裝置基于國電南自自主研發的EDP保護平臺，采用了多項創新技術，集保護、控制、測量、通信和監視功能于一體，資源豐富配置完善、運行維護靈活方便。穩定可靠安全性高，整體技術性能指標處于國際領先水平高，為工業電力系統的安全、穩定、經濟運行提供了堅實的基礎。

PSM 641U電動機保護測控裝置是對電動機的相間故障、接地故障以及不正常運行提供全面保護，同時集成了各種測量和控制功能的多功能成套裝置。可應用于各種傳統的接觸器或斷路器控制的3-10kV交流高壓大、中型電動機，應用領域覆蓋電力、水利、交通、石油、化工、煤炭、冶金等行業。

保護功能配置：

 1. 電流平衡式差動

2. 磁平衡式差動

3. 過電流、過負荷保護

4. 接地保護

5. 非全相運行保護

6. 過熱保護

7. 長起動、堵轉保護

8. 低電壓、過電壓保護

9. 非電量保護

10. F-C閉鎖功能

11. 低頻率保護

12. 低功率/逆功率保護

13. 失步保護

 測量和控制：

a) 電流、電壓、功率、功率因數等測量量

b) 14路外部開關量輸入遙信采集(20路可選)

c) 斷路器位置、手動分閘及事故遙信

d) 正常斷路器遙控分合

e) GPS對時輸入 歡迎來電咨詢 您需要，而我們剛好專業 趕緊跟我們聯系吧！！！

主要特點：

資源豐富、功能完善：高精度實時鐘系統，支持RS485  IRIG-B方式GPS對時；靈活的組網方式及規約配置；能提供完善的保護、測量、控制功能。

技術成熟、可靠性高：將國電南自國際領先的高壓保護的技術及思想，應用到低壓保護著中，保護原理先進可靠，專業性更強；產品硬件電磁兼容水平負荷國家標準。 配置靈活、針對性強：裝置插件配置簡單易用，出口可靈活組態，方便了現場的各種應用要求；充分考慮鋼鐵冶金企業的特點。

通信強大、記錄全面：提供爽以太網通訊口或者雙RS-485通訊口，支持IEC60870-5-103通訊規約和IEC 61850通訊規約（可選）；可查詢至少100次跳閘記錄，200次自檢記錄，最后200次開關量及狀態變位記錄，全面記錄裝置運行信息；可記錄8-100個報告及變位標志集。

主要型號及功能：

a） 國電南自PSL 641UX線路保護測控裝置，過流保護為主保護，適用于輸電或配電線路的保護及測控。

b） 國電南自PST 641UX變壓器差動保護裝置，適用于6.3MVA及以上容量變壓器或工業企業的重要變壓器。

c） 國電南自PST 642UX變壓器保護測控裝置，適用于6.3MVA及以上容量變壓器或工業企業重要變壓器的后備保護。

d） 國電南自PST 645UX變壓器保護測控裝置，過流保護為主保護，適用于所用變/接地變壓器/廠用變。

e） 國電南自PSC 641UX電容器保護測控裝置，是有那個魚變電所內并聯電容去組保護及測控，配置差壓（或差流）、不平衡電壓（或電流）輸入。

f） 國電南自PST 648UX電抗器保護測控裝置，適用于35KV及以下電壓等級串并聯電抗器保護及測控。

g） 國電南自PSP 641UX備用電源自投裝置，裝置具備7種典型接線方式備投，適用于不同電壓等級各種接線方式的備用電源自投。

h） 國電南自PSM 641UX電動機保護測控裝置，含差動功能，適用于2MW及以上容量的大型異步或同步電動機保護。

i） 國電南自PSM 642UX電動機保護測控裝置，不含差動功能，適用于3-10KV異步電動機保護。
