P制轉I制SDI轉換器

SDI上下變換器RG61視頻格式轉換器音頻解嵌器，

SDI上下變換器，音頻解嵌器功能。

SDI轉SDI格式轉換器，音頻解嵌產品介紹。

產品概述

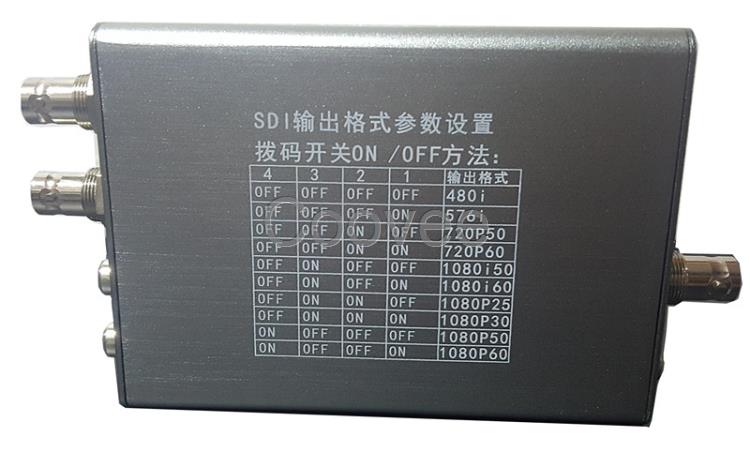

SDI轉SDI專業高清轉換器，音頻解嵌器，采用工業級轉換處理設計，將一路SDI（SDI/HD/3G）信號轉換為2路SDI（SDI/HD/3G）信號輸出，同時可以解嵌輸出兩路RCA模擬音頻。通過撥碼開關可以強制輸出下列格式：

SD-SDI:480i@60Hz、576i@50Hz

HD-SDI: 720P@50/60Hz 1080i@25/30/50/60Hz  1080P@25/30Hz

3G-SDI:1080P@50/60Hz

各種格式的SDI視頻信號，以滿足不同輸出的需求應用。使您的SDI 高清設備兼容老式的標清系統。SDI信號自動識別兼容SD-SDI 、HD-SDI、  3G-SDI的信號，輸出SDI支持10種最廣泛使用格式。工控級電源設計支持5V~12V，更長的使用壽命。

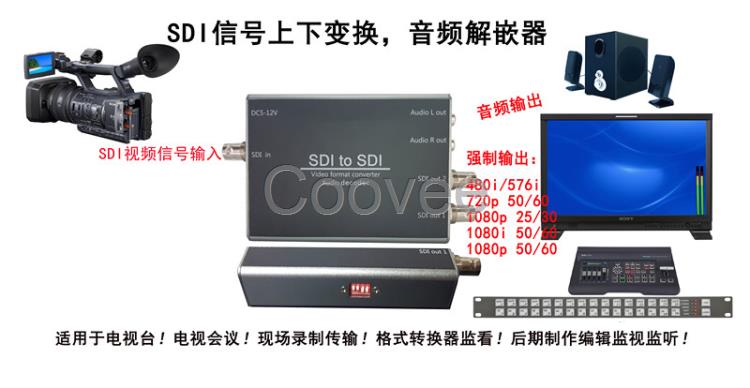

典型應用：

現場拍攝，電視臺，電視會議，安防監控，銀行、證券、金融系統

產品特性

1：工業級芯片，超級性價比。

   專業的工業級芯片，丟棄傳統的FPGA大規模集成電路，大幅度節約成本。

2： 專業轉換技術，帶來更好的兼容性自動將輸入的各種SDI格式的信號轉換到你需要格式的SDI視頻輸出，獲得卓越的畫面精度。

3：工業級供電，支持5V~12V電壓輸入采用高效的電源管理芯片，設計壽命87600小時。

5：輸入支持 全制式SDI格式

     SD-SDI:480i@60Hz、576i@50Hz

HD-SDI: 720P@50/60Hz 1080i@25/30/50/60Hz  1080P@25/30Hz

3G-SDI:1080P@50/60Hz

 6: SDI 阻抗： 75歐姆

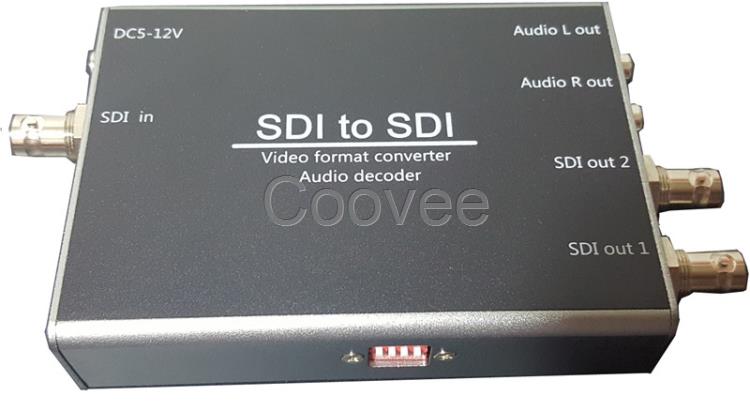

SDI轉SDI格式轉換音頻解嵌器，產品參數

型號

RG61

輸入端口

SDI 接口

1路標準BNC 接頭

電源輸入接口

DC_2.1mm

SDI輸入阻抗75歐

掉電記憶

SDI

SDI輸入信號標準

SD-SDI:480i@60Hz、576i@50Hz

HD-SDI:   720P@50/60Hz 1080i@25/30/50/60Hz    1080P@25/30Hz

3G-SDI:1080P@50/60Hz

SDI輸出信號標準

SD-SDI:480i@60Hz、576i@50Hz

HD-SDI:   720P@50/60Hz 1080i@25/30/50/60Hz    1080P@25/30Hz

3G-SDI:1080P@50/60Hz

音頻

頻率響應（10Hz ~ 20K Hz）

97~103 dB

電源規格

螺口公座DC_2.1mm

DC 5V~12V

LED指示燈

紅色指示燈

電源指示燈

綠色指示燈

信號接收運行

其它

整機功耗

DC 5V輸入小于 350mA

工作溫度

-20~60攝氏度

工作濕度

20% ~ 80%

裸機重量

0.26Kg

外形尺寸

113x84x28mm
